章节 2 产品安装和模式介绍
• 设备组装
• 工作模式
设备组装

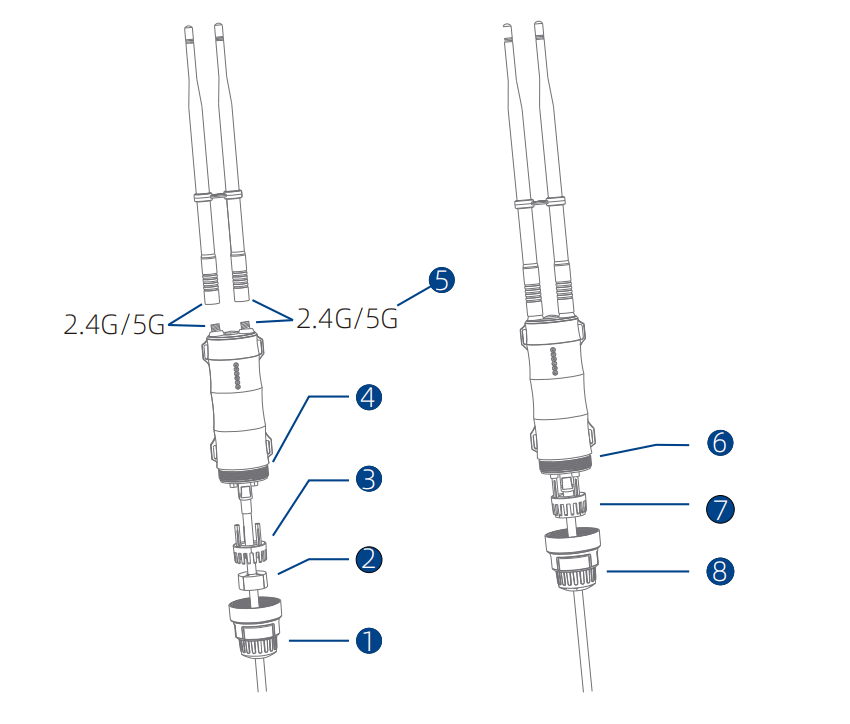

1.配件组装
① RJ45网线穿过螺旋盖；
② RJ45网线穿过橡胶密封圈；
③ RJ45网线穿过支架；
④ RJ45网线接到RJ45接口；
⑤ 2.4G天线和5G天线分别连接天线接口；
⑥ 将支架插入对应的连接孔；
⑦ 将橡胶密封圈塞入支架；
⑧ 拧紧螺旋盖。
2.设备安装

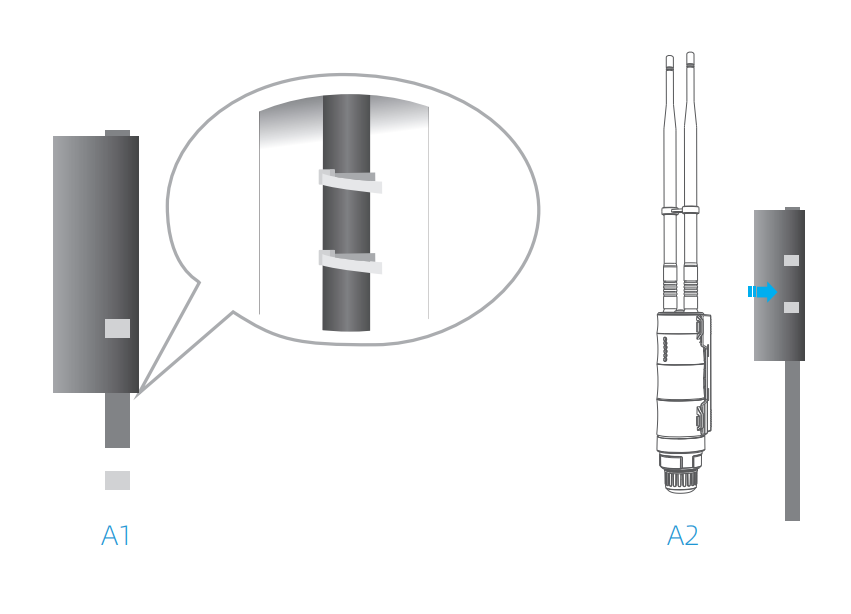

A1.固定好支架；
A2.装上户外路由；

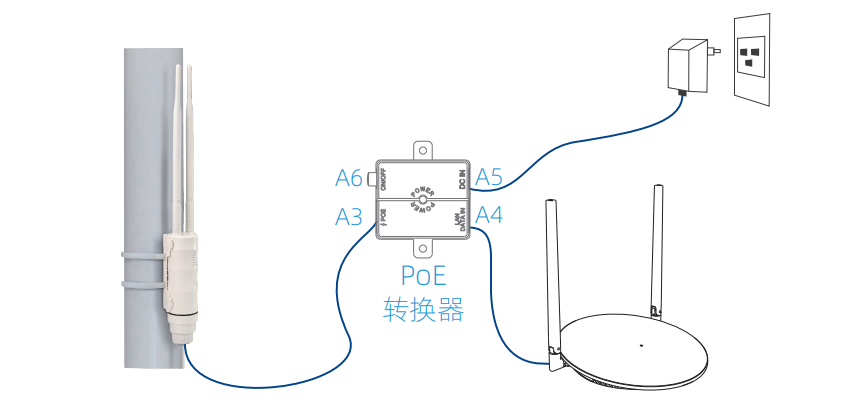

A3.使用网线将设备的WAN/LAN口与PoE转换器的PoE口相连接；
A4.使用另一根网线将PoE转换器的LAN DATA IN口与路由器的LAN口相连接；
A5.将PoE转换器的电源端口连接到电源插座；
A6.按下PoE转换器的电源按钮。
工作模式
该户外AP支持两种工作模式：FAT模式和FIT模式。
以下是两种工作模式的简要介绍：
场景1：FAT AP
-
FAT模式指AP可以独立配置并具有单独的管理界面，类似于常规无线AP。
-
FAT模式主要用于不使用AC控制器的小型网络。
以下是一些FAT AP常见的工作模式

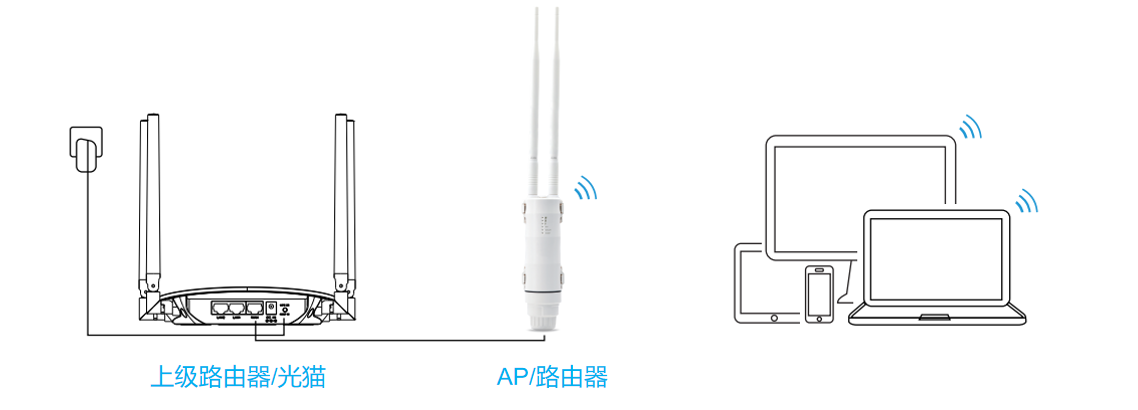

AP/路由模式

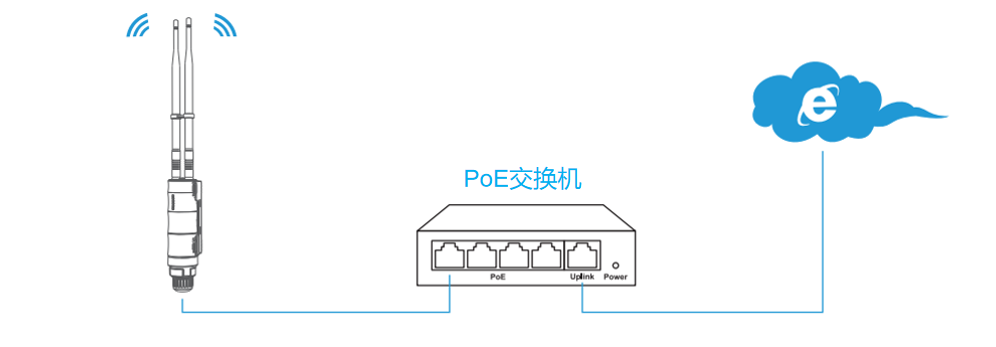

中继模式
场景 2: FIT AP

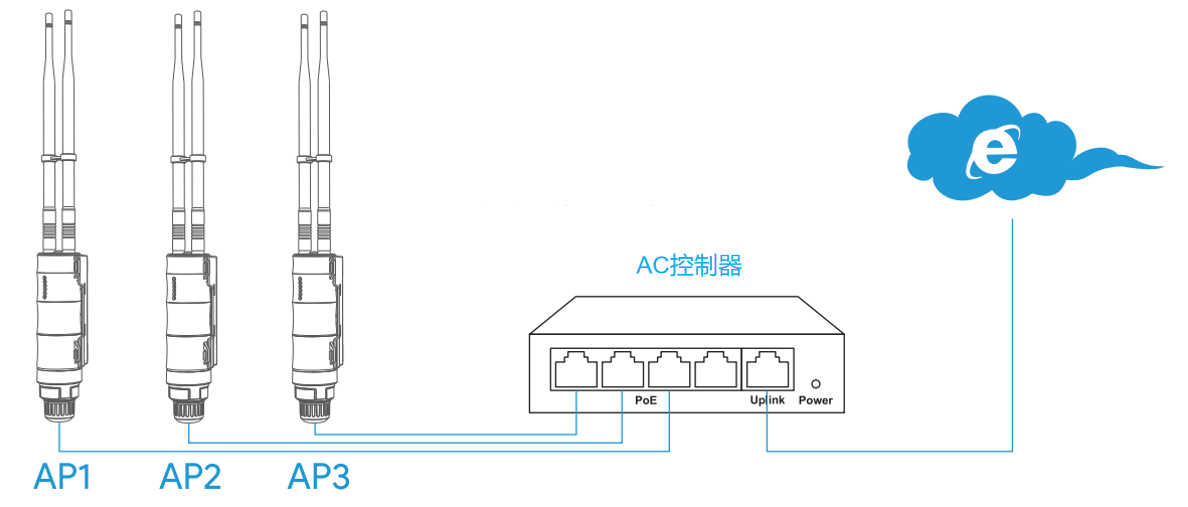

FIT模式指AP由WAVLINK AC控制器集中控制和管理。如果作为FIT AP工作，通常仅负责数据传输和基本的射频管理。所有网络决策、配置、安全和流量控制操作均由WAVLINK AC控制器处理。FIT AP通常用于AC+AP网络架构中，并且只能与WAVLINK AC控制器配合使用，如下图所示。
FIT模式非常适合对更大覆盖范围、更多用户以及对高效网络性能和增强安全性有需求的大型网络。
