章节 2 产品安装和模式介绍

• 设备组装

• 工作模式

设备组装​

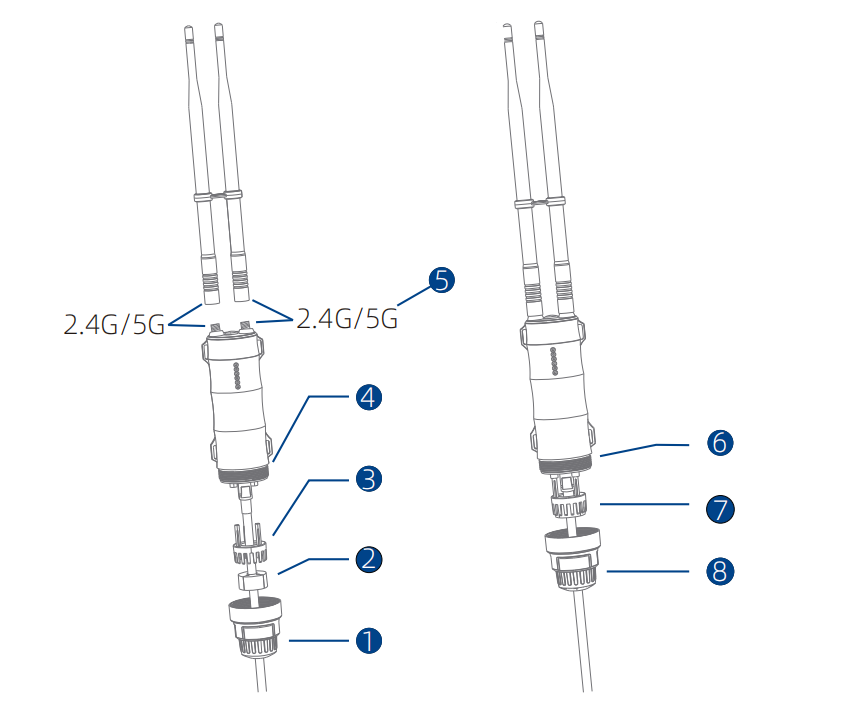

1.配件组装​

alt text

① RJ45网线穿过螺旋盖；

② RJ45网线穿过橡胶密封圈；

③ RJ45网线穿过支架；

④ RJ45网线接到RJ45接口；

⑤ 2.4G天线和5G天线分别连接天线接口；

⑥ 将支架插入对应的连接孔；

⑦ 将橡胶密封圈塞入支架；

⑧ 拧紧螺旋盖。

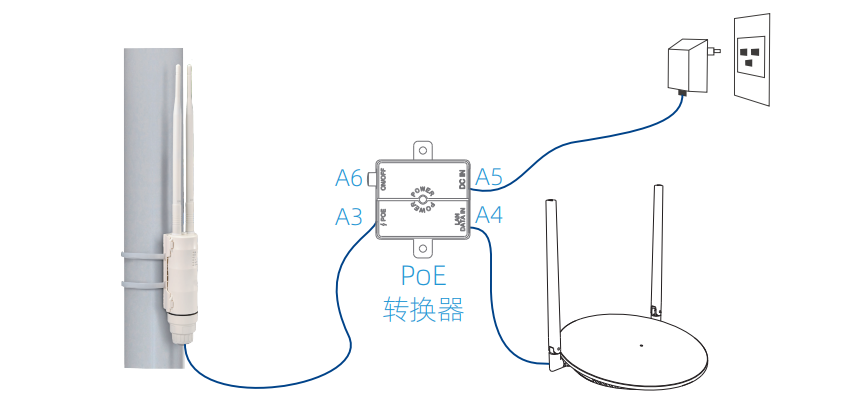

2.设备安装​

A1.固定好支架；

A2.装上户外路由；

A3.使用网线将设备的WAN/LAN口与PoE转换器的PoE口相连接；

A4.使用另一根网线将PoE转换器的LAN DATA IN口与路由器的LAN口相连接；

A5.将PoE转换器的电源端口连接到电源插座；

A6.按下PoE转换器的电源按钮。

alt text

alt text

工作模式​

该户外AP支持两种工作模式：FAT模式和FIT模式。

以下是两种工作模式的简要介绍：

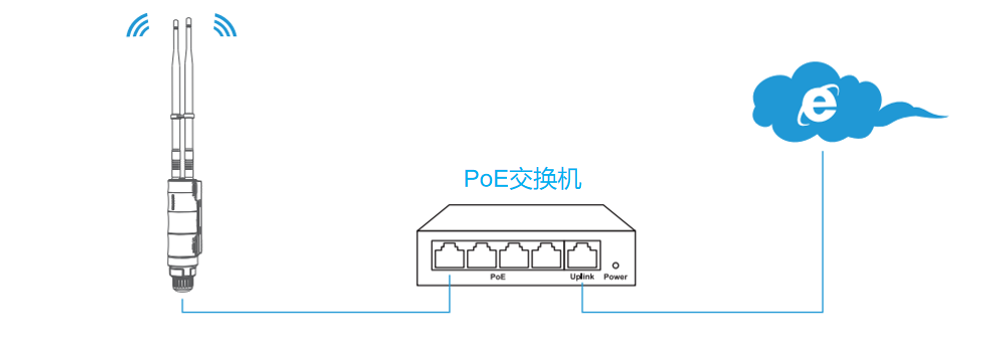

场景1：FAT AP​

  • FAT模式指AP可以独立配置并具有单独的管理界面，类似于常规无线AP。

  • FAT模式主要用于不使用AC控制器的小型网络。

alt text

以下是一些FAT AP常见的工作模式

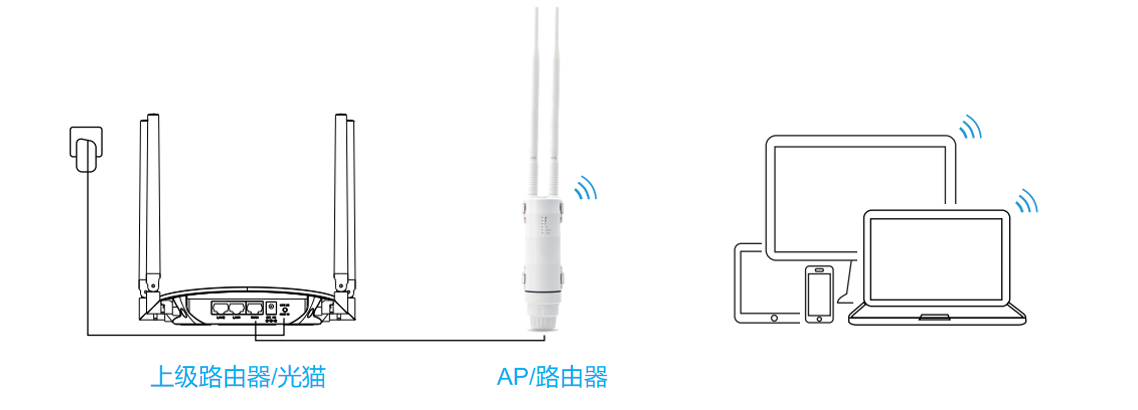

AP/路由模式

alt text

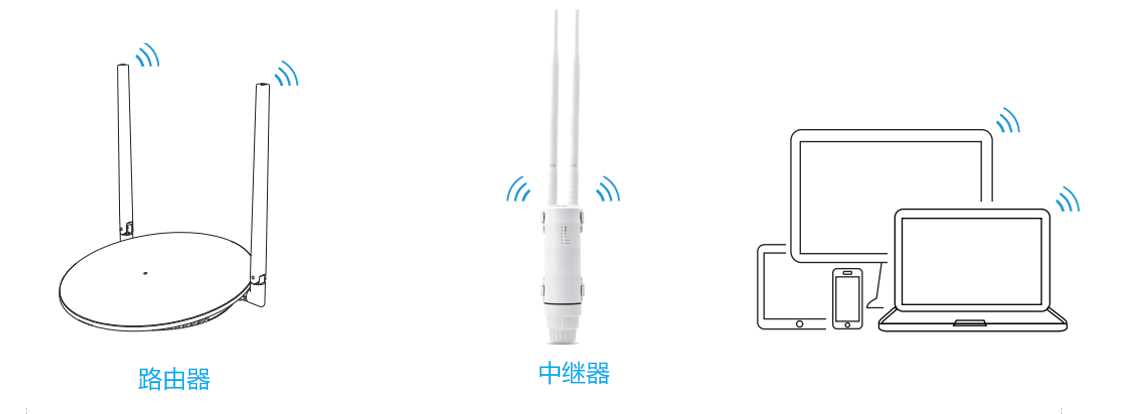

中继模式

alt text

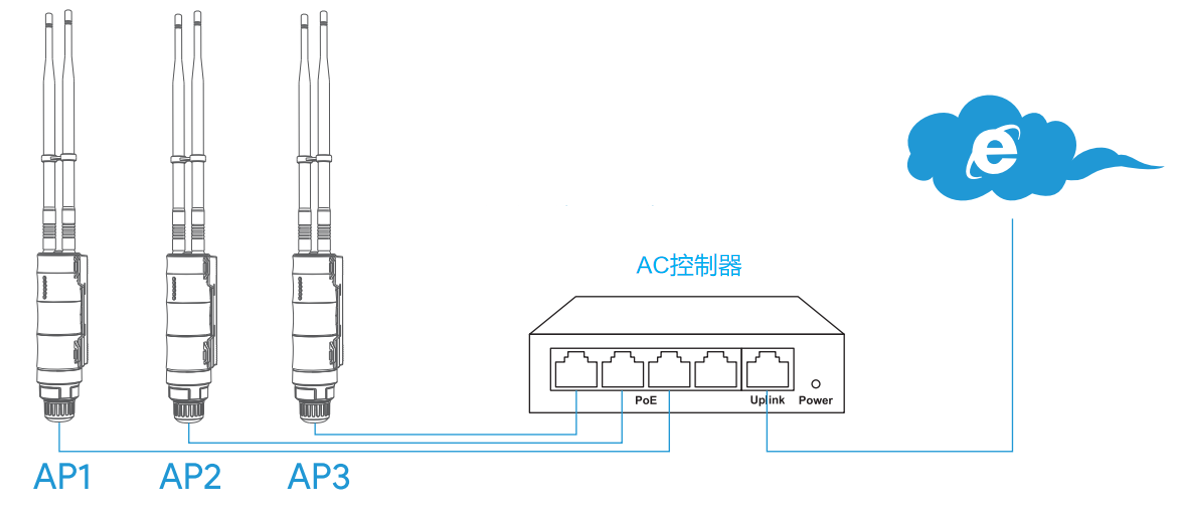

场景 2: FIT AP​

FIT模式指AP由WAVLINK AC控制器集中控制和管理。如果作为FIT AP工作，通常仅负责数据传输和基本的射频管理。所有网络决策、配置、安全和流量控制操作均由WAVLINK AC控制器处理。FIT AP通常用于AC+AP网络架构中，并且只能与WAVLINK AC控制器配合使用，如下图所示。

alt text

FIT模式非常适合对更大覆盖范围、更多用户以及对高效网络性能和增强安全性有需求的大型网络。
