章节2如何使用

本章节主要包含以下内容:

• 设备安装

• PoE连接

• 配置

• 配置向导

设备安装

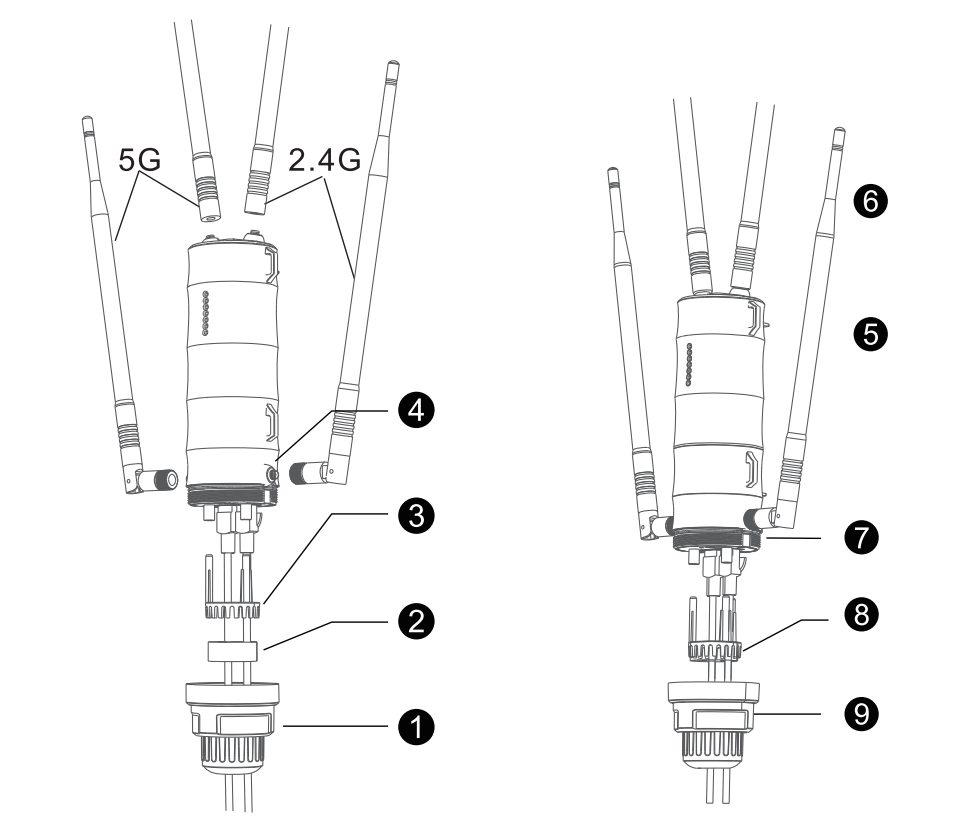

1. 请按下方步骤组装设备。

alt text

① 将 RJ45 网线穿过螺旋盖

② 将 RJ45 网线穿过橡胶密封圈

③ 将 RJ45 网线穿过支架

④ 将 RJ45 网线连接到 WAN (POE IN) 口

⑤ 将 2.4G 天线安装到对应的天线接口处

⑥ 将 5G 天线安装到对应的天线接口处

⑦ 插入支架

⑧ 将橡胶密封圈插入支架内部

⑨ 拧紧螺旋盖

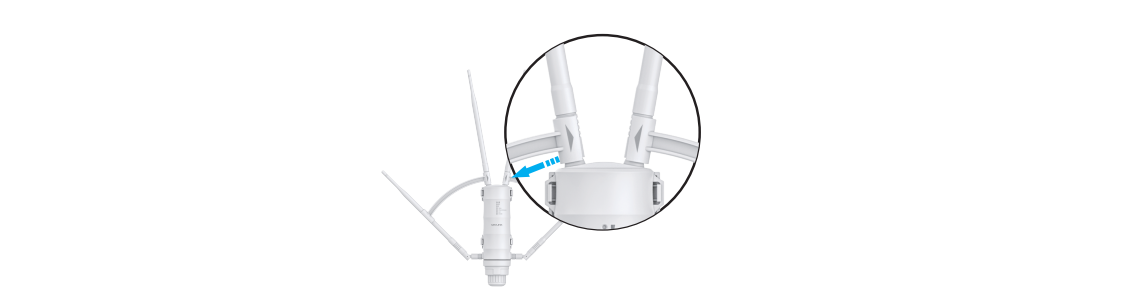

2. 天线支架安装

① 将支架卡扣上的箭头图案朝向中间的两个天线。

② 用支架固定天线。

alt text

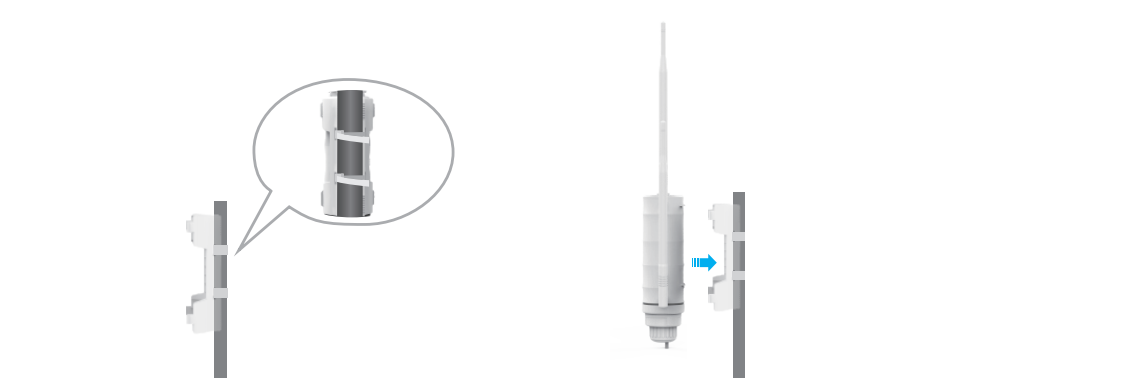

3.1抱柱安装：用扎带或螺丝将支架固定在牢固的地方，将设备插入支架中。

alt text

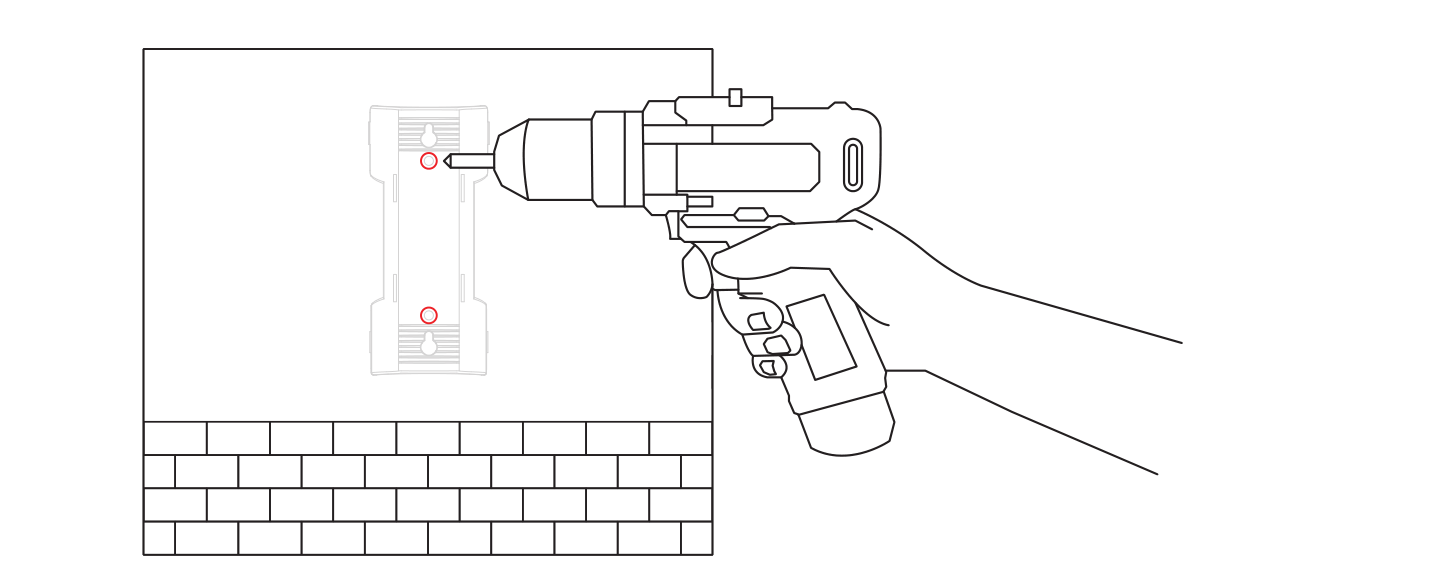

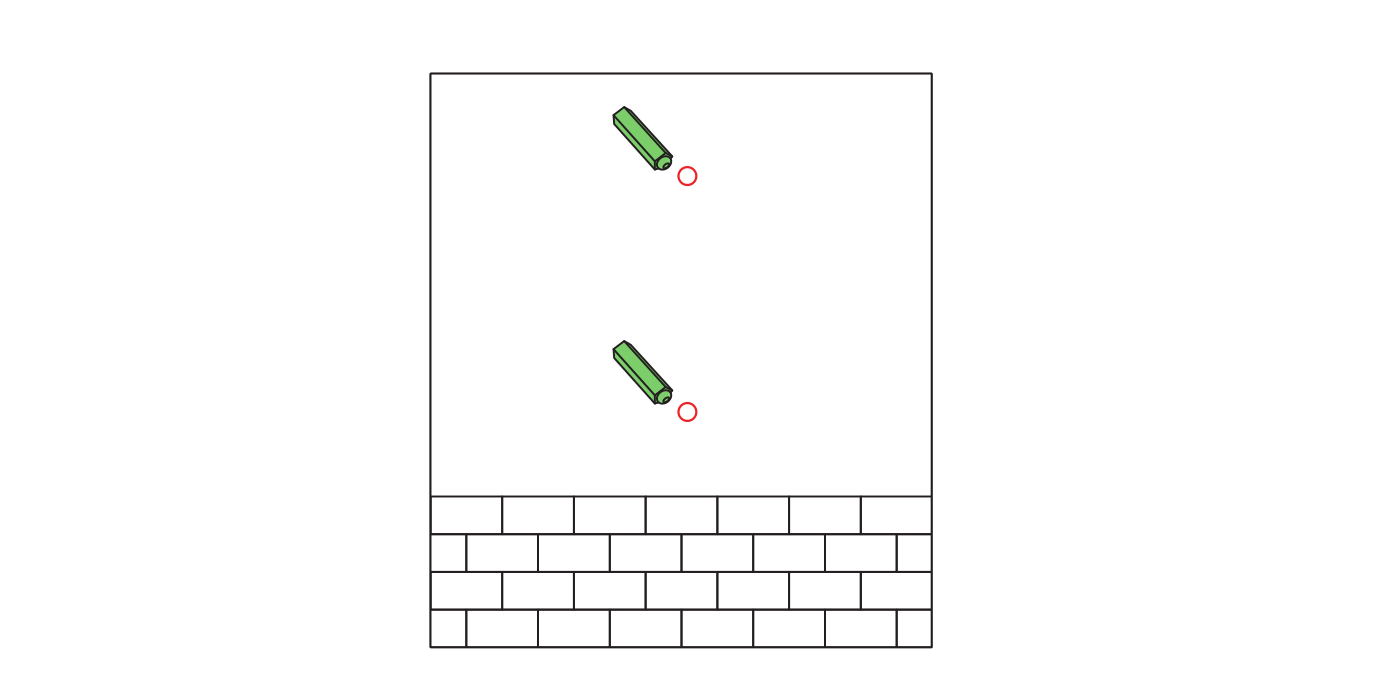

3.1墙面安装：第一步：用钻头在墙体上按照支架上的孔位钻孔。

alt text

第二步：将膨胀螺丝管插入孔中。

alt text

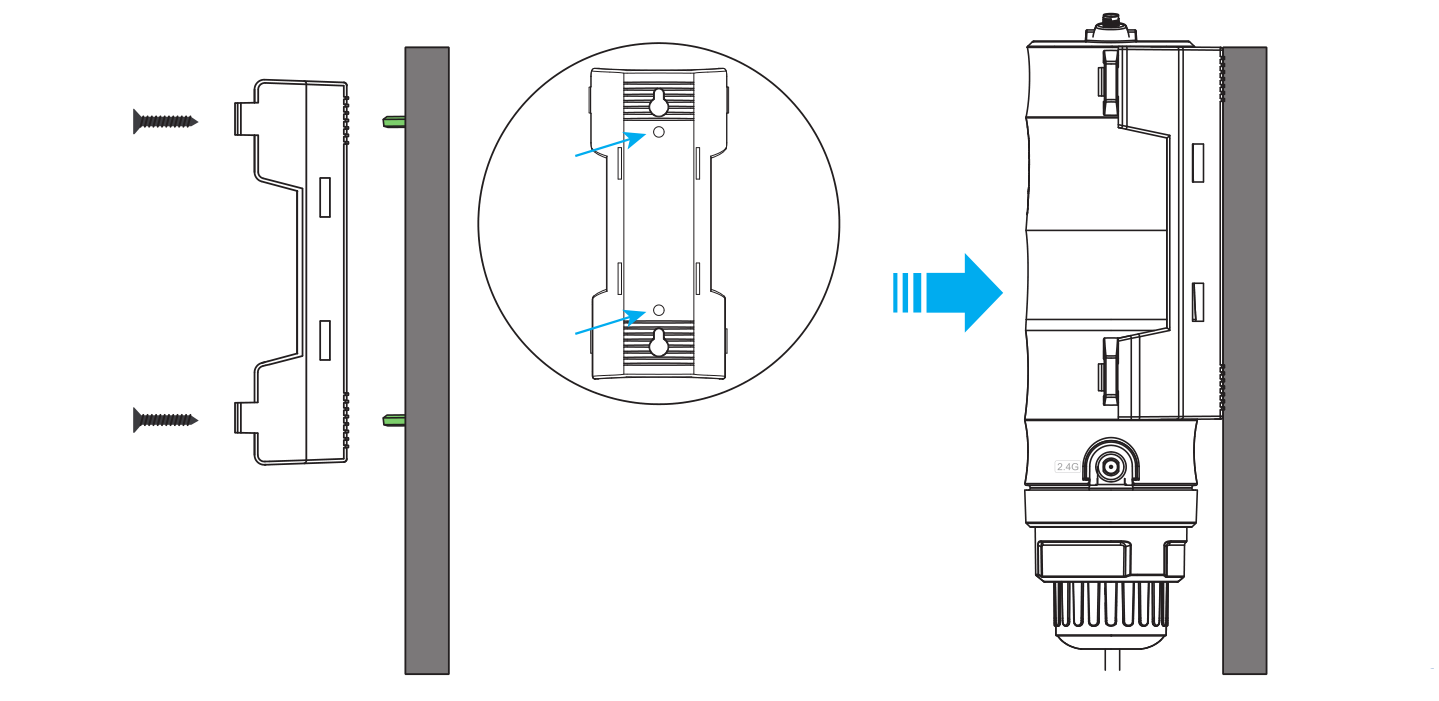

第三步：用螺丝固定支架，然后将AP插入支架中。

alt text

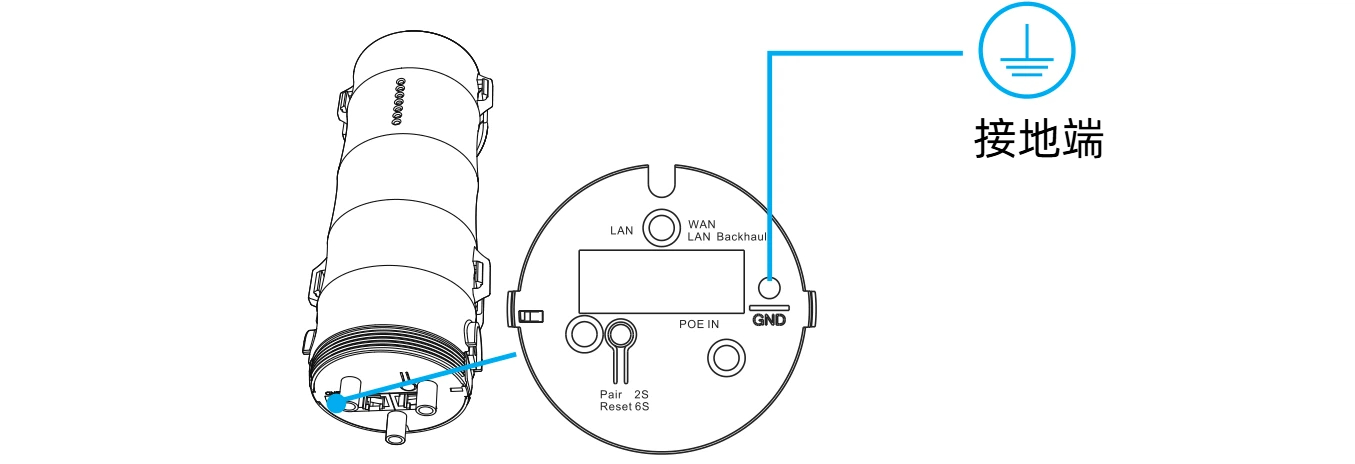

温馨提示： 如果您居住在经常发生雷电的区域，我们建议您接地安装设备，增强防雷功能。

alt text

PoE连接

被动PoE

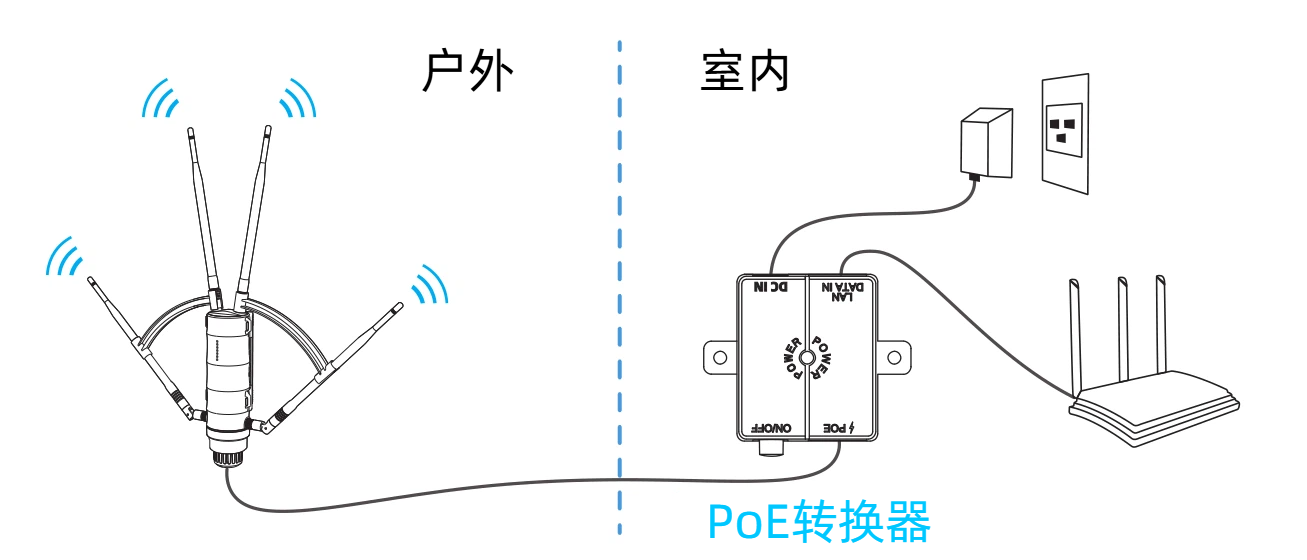

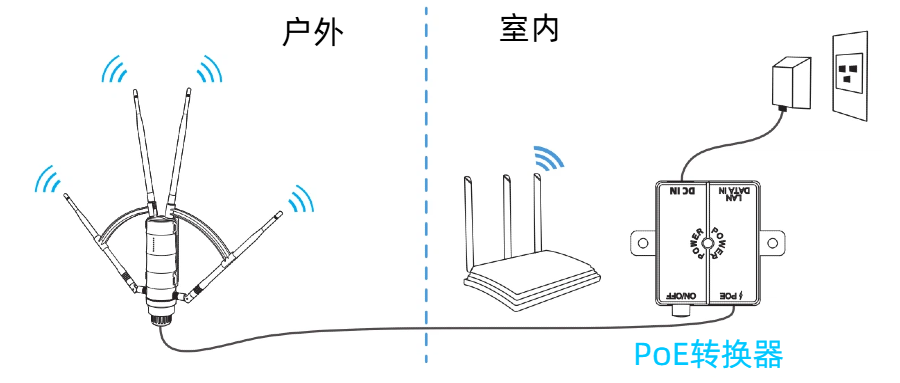

（1）有线连接（适合AP/Mesh路由模式）

alt text

（2）无线连接（适合中继/Mesh子路由模式）

alt text

① 将PoE转换器的“PoE”端口通过以太网线连接到设备的“WAN(POE IN)/LAN回传”端口。

② 将PoE转换器连接到电源。

注意：PoE转换器不具备防水功能。请将“PoE”端口朝下放置，以防止水进入转换器。

③ 通过以太网线将室内路由器连接到PoE转换器，以实现AP/Mesh路由模式；或使用无线方式连接，以实现中继模式/Mesh子路由。

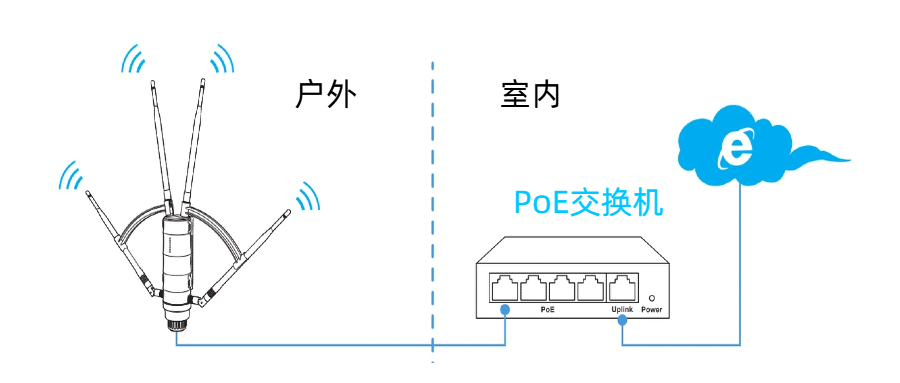

主动PoE（适用于AP/Mesh路由模式）

alt text

注意：请确保使用带有RJ45接口的认证CAT5或更高标准的以太网线缆。

配置

连接到网络

(1) 无线连接

如果选择无线连接，操作如下：

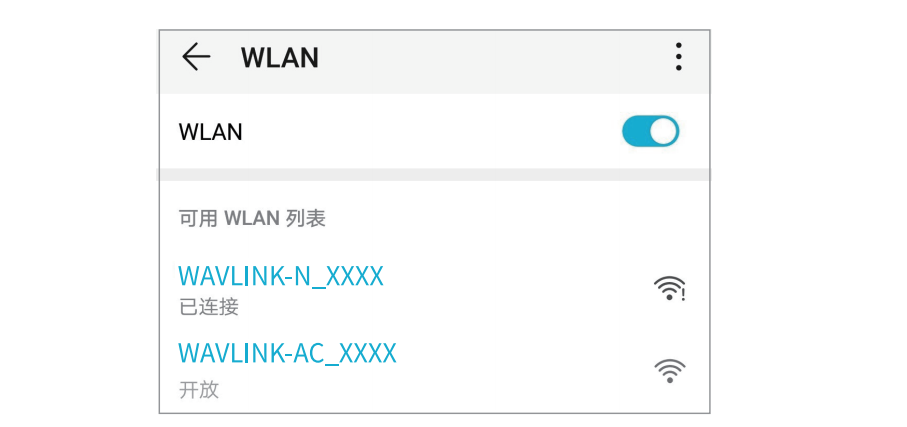

请打开WiFi列表，找到并连接WAVLINK-N_XXXX或者WAVLINK-AC_XXXX等待自动跳转至设置页面（请先关闭数据流量再连接设置）。

*未设置时设备WiFi提示不可上网为正常状态请直接忽略此提示，按正常设置步骤操作。

温馨提示：若未自动跳转至设置页面，请参考常见问题Q1。

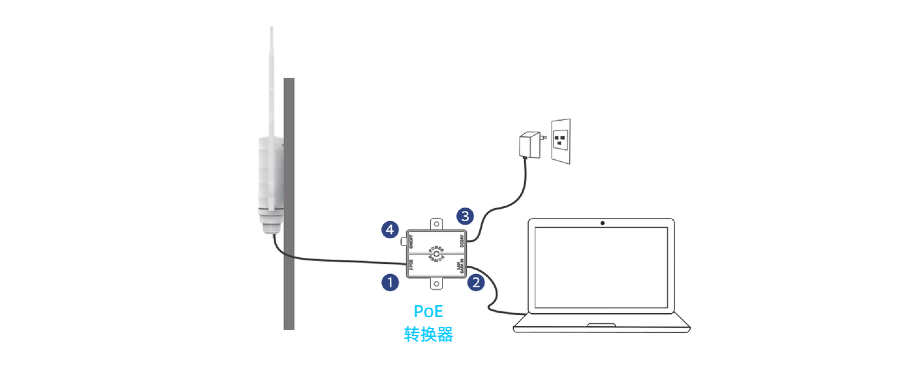

如果选择有线连接设置，操作如下：

将以太网线连接到您的电脑/笔记本电脑和PoE转换器的LAN DATA IN端口，然后即可开始配置设备。

注意

上述步骤为FAT AP模式的操作。有关FIT AP模式的详细操作，请参见最后一章。

如果您计划使用本设备的AP/路由器功能： 完成初始模式配置后，请将本设备的LAN DATA IN端口连接到主上行路由器上的一个LAN端口。

配置向导

登录与系统设置

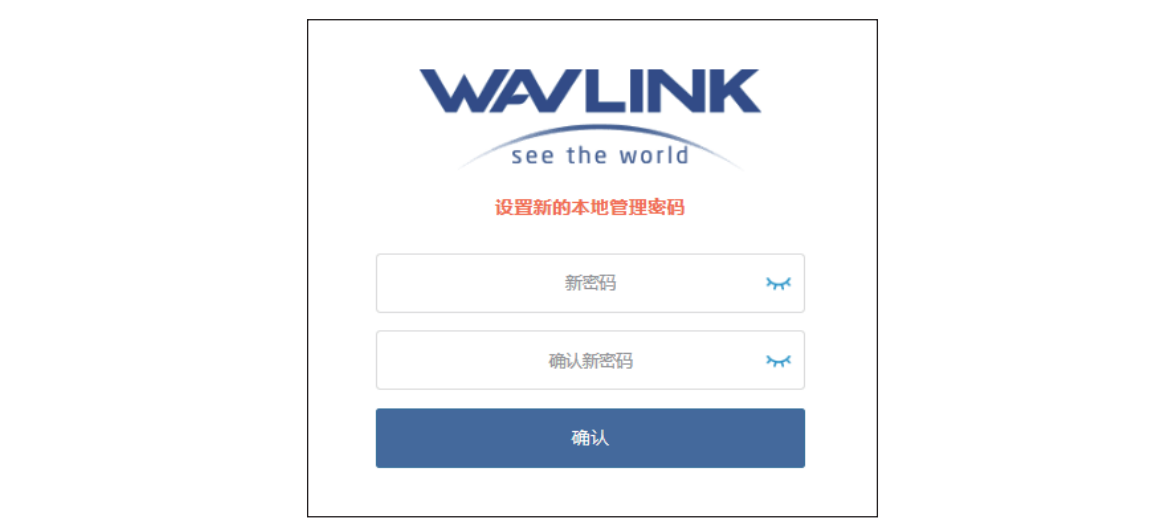

打开浏览器，在地址栏（非搜索栏）中输入waplogin.link或192.168.30.1设置并确认密码。

alt text

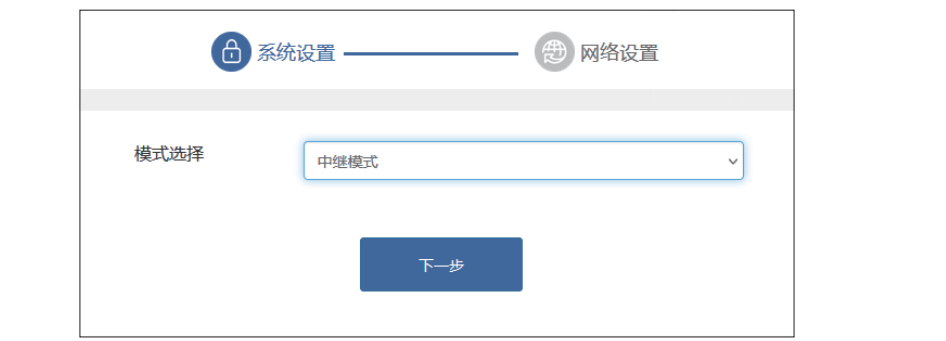

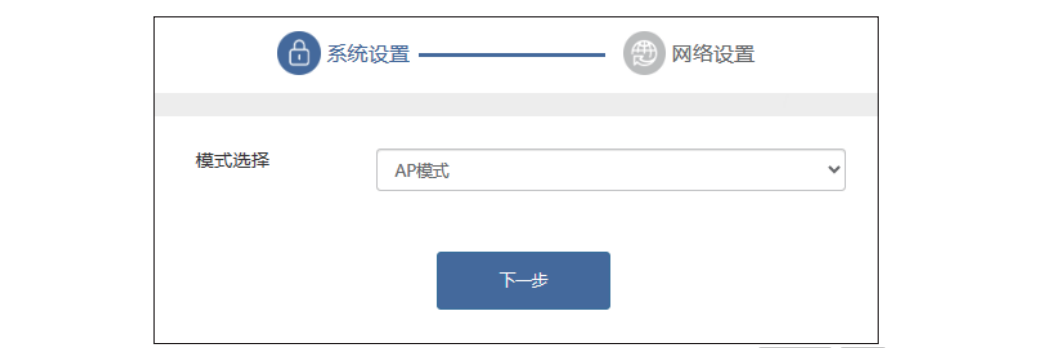

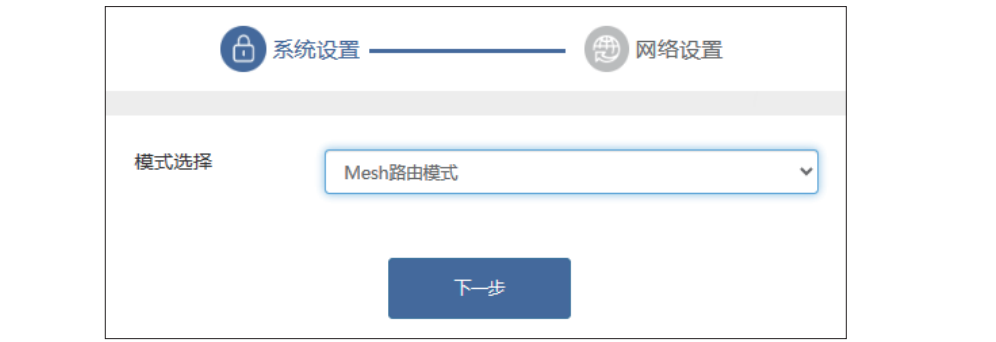

3. 进入模式选择页面，选择设备的工作模式，点击“下一步”。 alt text

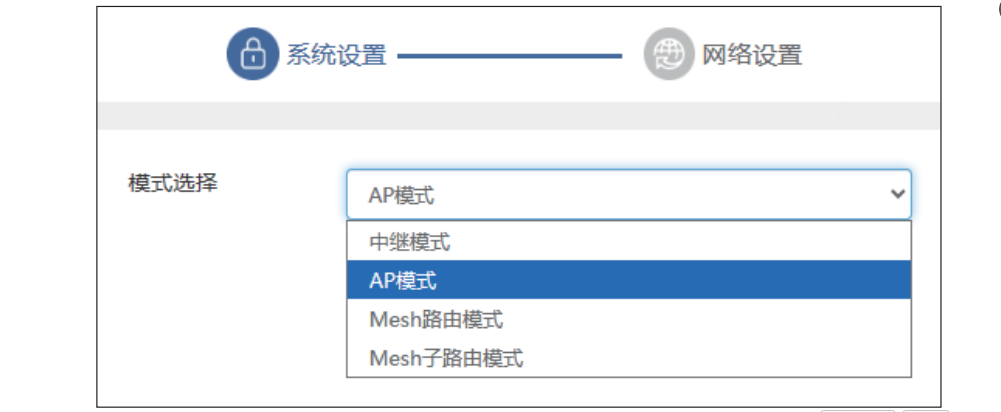

4. 模式选择

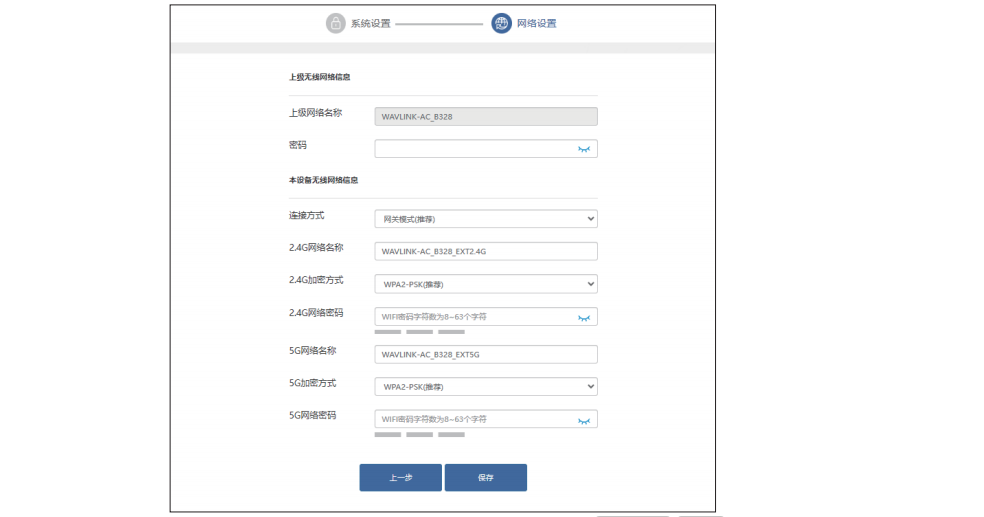

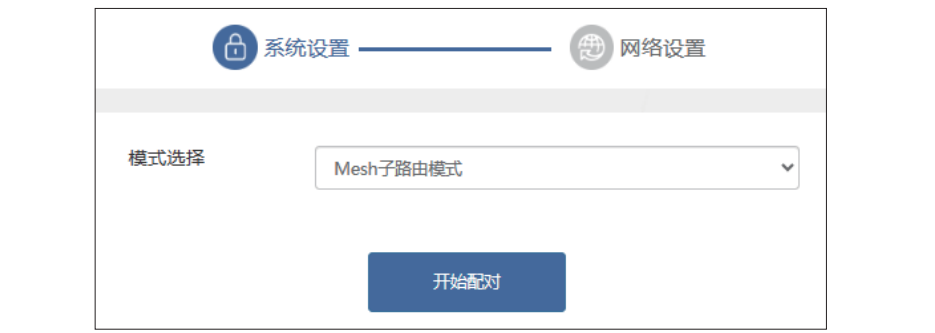

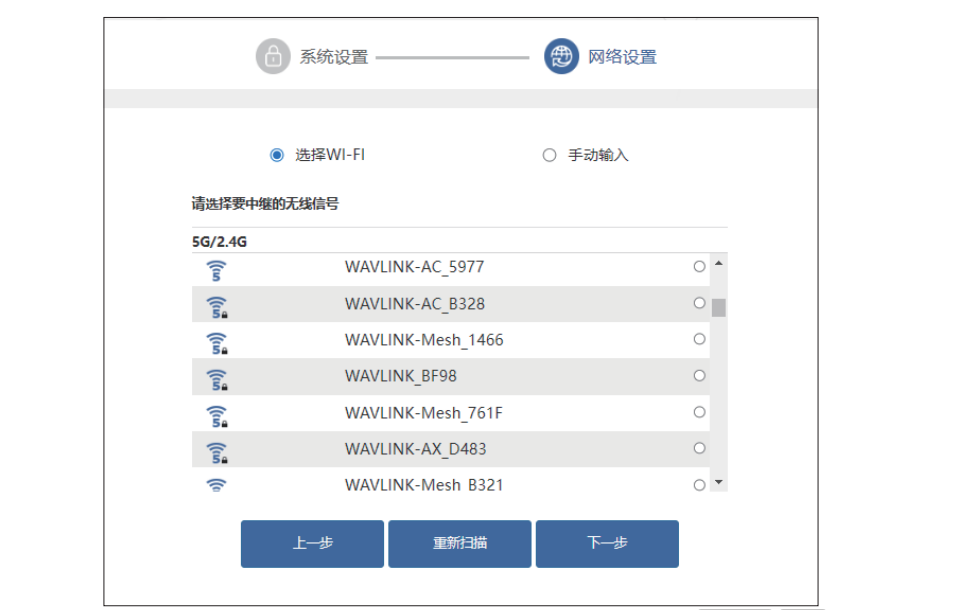

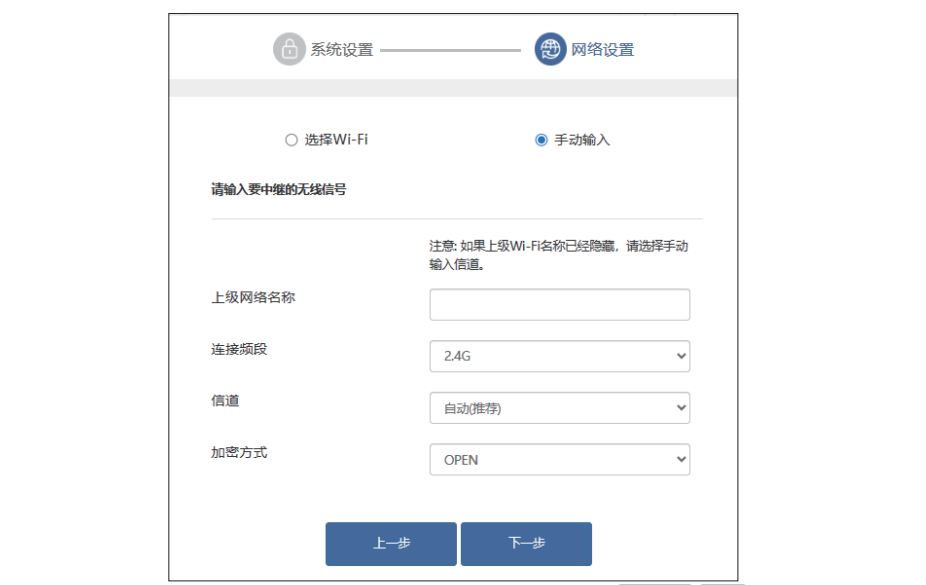

系统默认选择AP模式，无需手动选择，如需使用Mesh路由/中继/Mesh子路由模式，请在“模式选择”中选择对应模式。

alt text

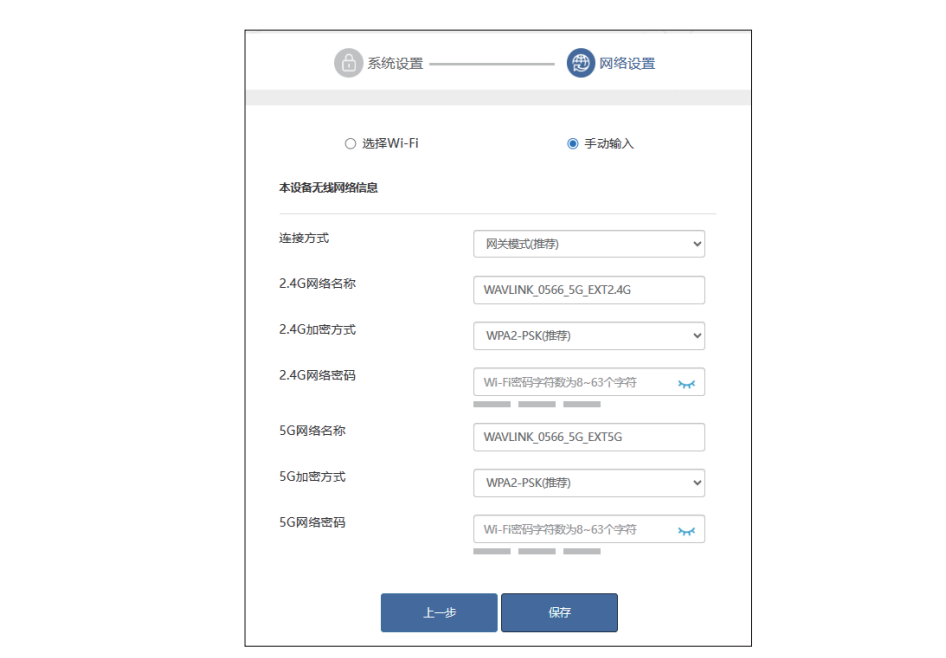

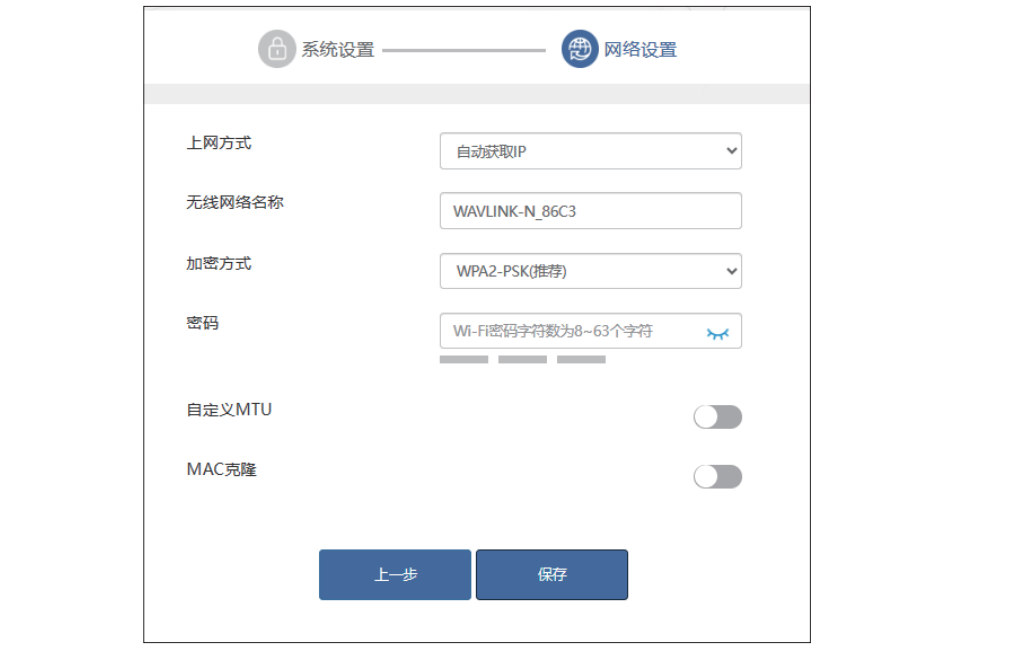

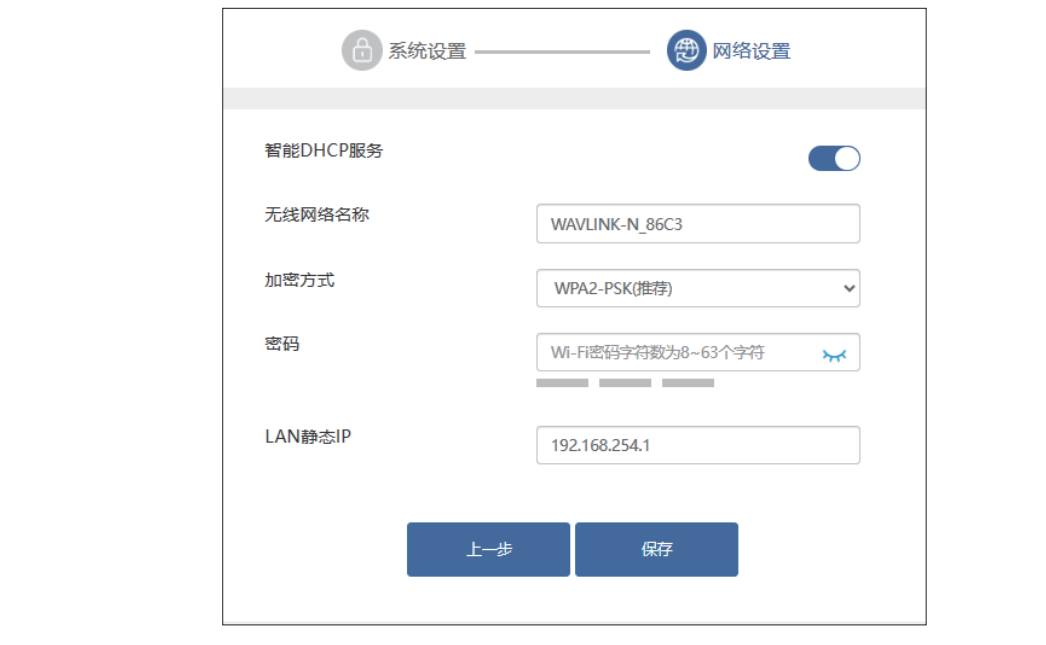

4.1 AP 模式
用网线将本产品的WAN口连接PoE转换器的PoE IN口，上级路由器连接PoE转换器的LAN DATA IN口。按照向导提示修改无线网络名称或者使用默认网络名称。为了您的网络安全，加密方式建议选择WPA2-PSK，并设置WiFi密码，点击“保存”，等待设置完成。

alt text
