章节 1 产品基本信息

Download PDF

• 产品预览

• 基本信息

• led灯指示

• 路由器设置步骤

产品预览​

alt text

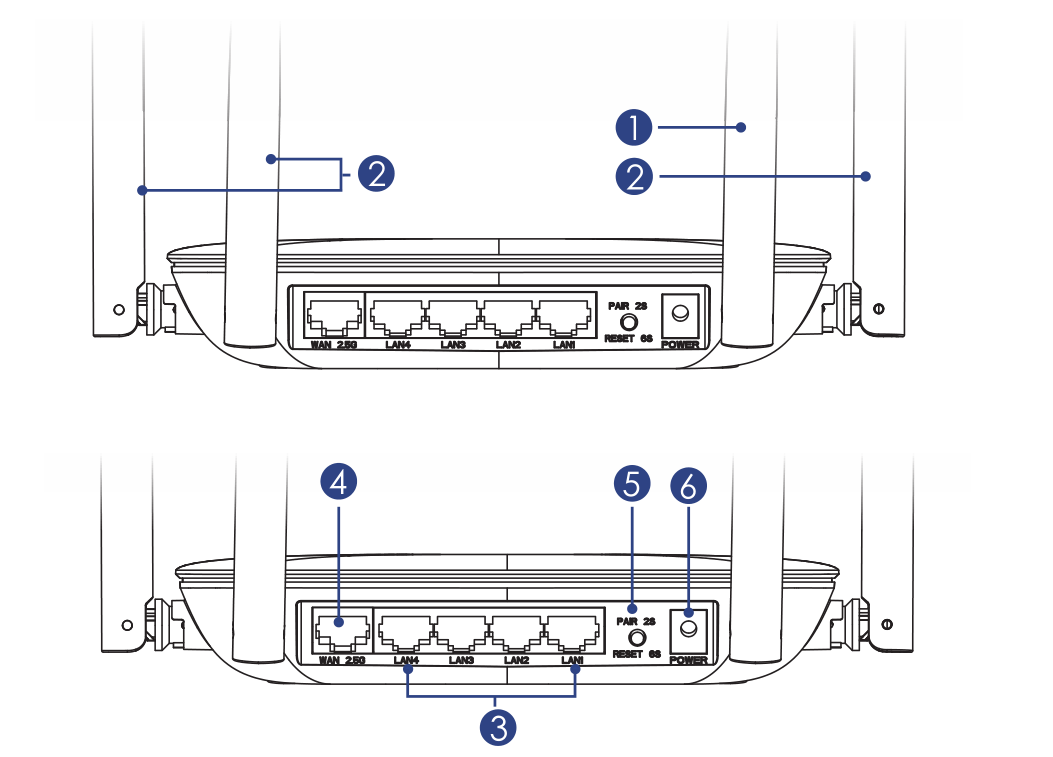

① 2.4G天线

② 5G天线

③ 4x千兆LAN口

④ 1x2.5G WAN口

⑤ PAIR/RESET

⑥ 电源口

基本信息​

2.4G网络名称：WAVLINK-Mesh_XXXX

5G网络名称：WAVLINK-Mesh_XXXX

默认IP：192.168.20.1

登录：wavlogin.link

LED指示​

模式LED状态和描述
路由模式长亮：网络已连接
快闪：网络未连接
慢闪：配对中
中继模式长亮：网络已连接
慢闪：已连接上级路由但未接入网络
快闪：上级路由已断开连接
AP模式长亮：网络已连接
快闪：网络未连接
慢闪：配对中

路由器设置步骤​

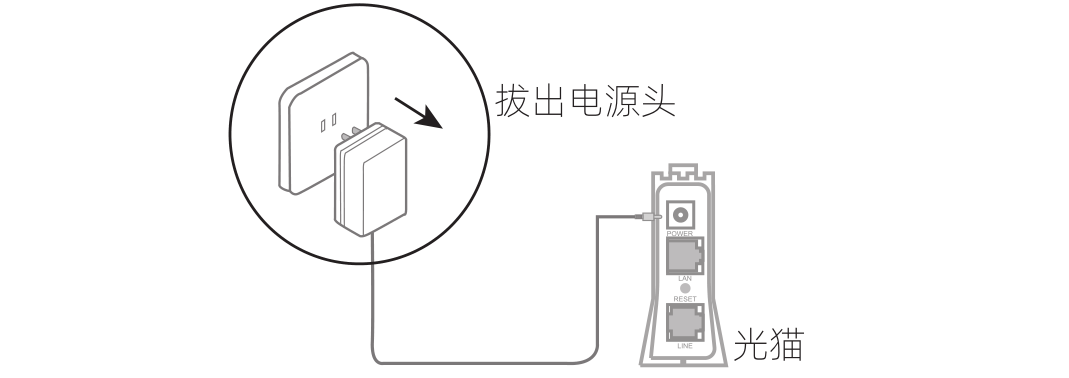

  1. 准备好调制调解器（光猫）  1）拔出您的调制调解器（光猫）电源适配器。如果光猫有备用电池，请移除备用电池。

注意

若您使用DSL连接互联网，需要向您的网络服务运营商（ISP）取得登录账号/密码，以正确设置您的无线路由器。

alt text

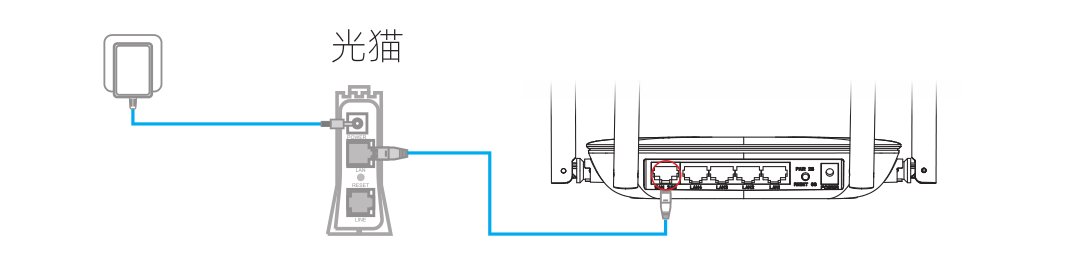

 2）使用提供的网线将调制调解器（光猫）连接至路由器的WAN接口。

 3）将调制调解器（光猫）连接至电源插座并开机。

 4）检查调制解调器（光猫）上指示灯，确认已连接至网络。

  1. 安装您的路由器

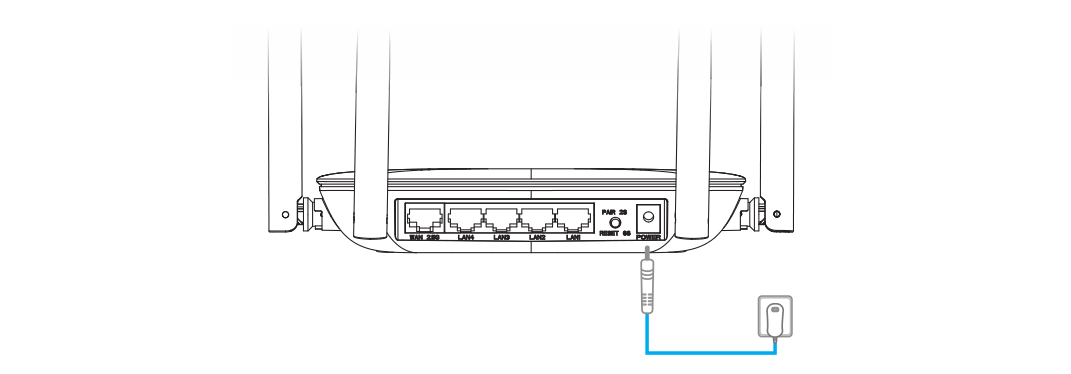

 1）将电源适配器插入无线路由器的电源插孔（POWER），并按下电源开关（部分设备无电源开关无需操作）。

alt text

 2）等待2-3分钟，路由器准备就绪后，即可开始配置。

 3）当路由器设备等待1-2分钟如无法连接网络可尝试将WAN口网线重新插拔。

  1. 通过浏览器网页配置路由器

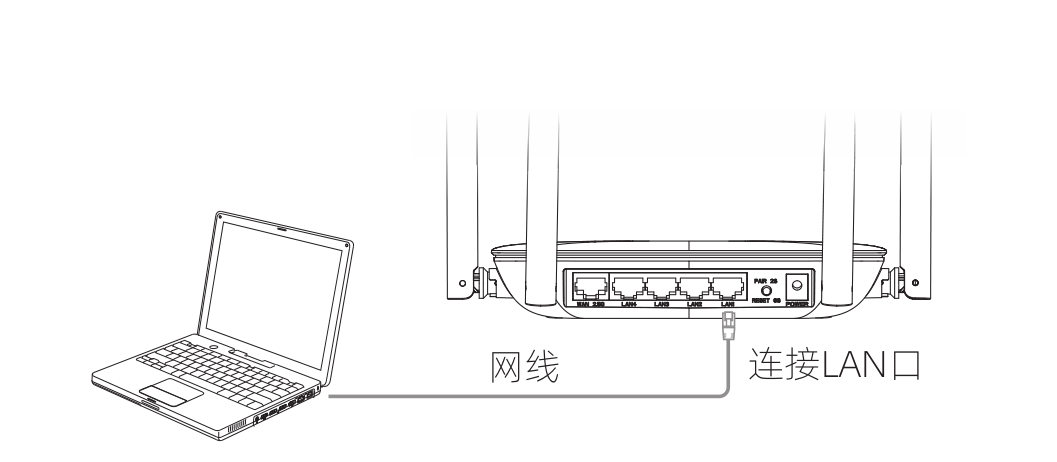

 1）有线：使用另外一根网线，将其一端插入电脑网络连接口，另一端插入路由器背面LAN接口。

alt text

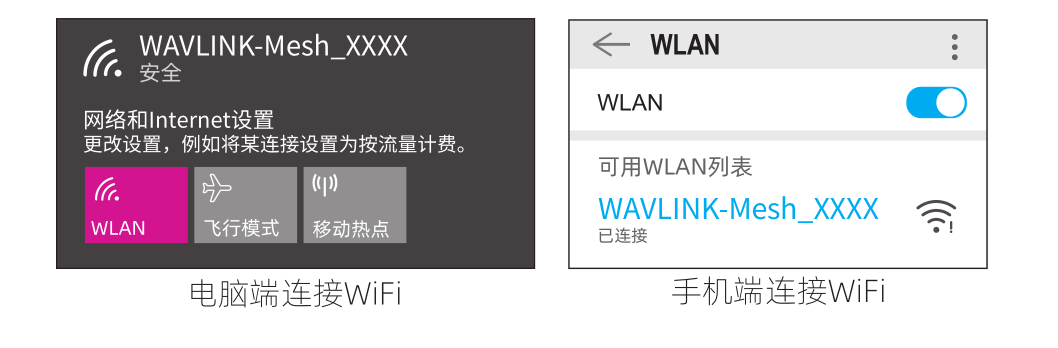

 2）无线：使用笔记本（或手机）连接到无线路由器后侧表上注明的默认网络名称（SSID）--WAVLINK-Mesh_XXXX。

alt text

 3）有线/无线连接设备后，请开启浏览器，输入网址wavlogin.link,您将会进入Wavlink路由器设置页面。若未出现此页面，请手动输入192.168.20.1进入配置页面，按照提示进行配置。

alt text
