设备安装

Download PDF

本章节分以下几个部分：

• 设备组装

• 设备连接

设备安装​

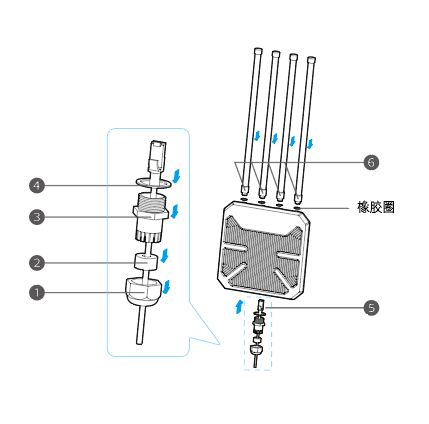

1.设备组装​

① 将RJ45网线穿过六角螺帽。

② 将RJ45网线穿过密封塞。

③ 将RJ45网线穿过六角螺柱。

④ 将RJ45网线穿过密封圈。

⑤ 将RJ45网线连接到WAN/LAN口，拧紧六角螺柱，将硅胶塞塞入六角螺柱。逆时针转动扳手，旋转六角螺帽并拧紧。

note

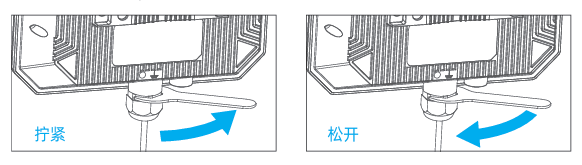

组装时，逆时针转动扳手，拧紧防水连接头；拆卸时，顺时针转动扳手，松开防水连接头。

⑥ 将天线安装到2.4G和5G的天线接口处。

2.设备连接​

2.1 户外安装​

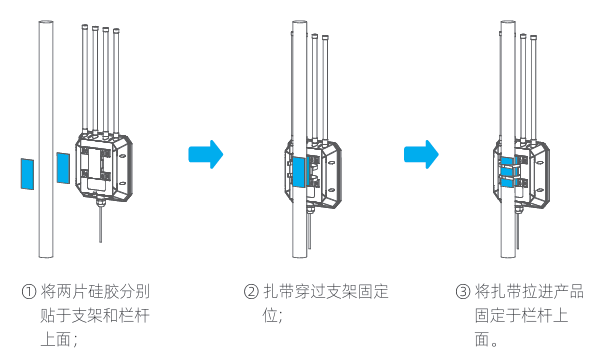

用扎带将设备固定在柱子上，或用螺丝将设备固定在墙面上，然后按照步骤进行安装。

note

如果安装在经常发生雷电的地区，建议您通过接地连接来安装设备，以加强防雷功能。

2.2 连接​

2.2.1 非标准PoE​

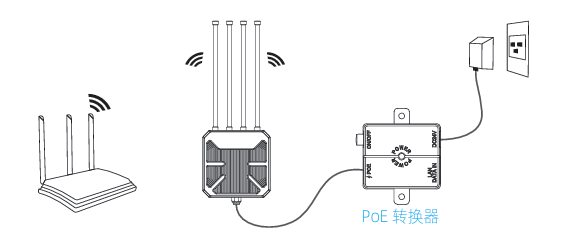

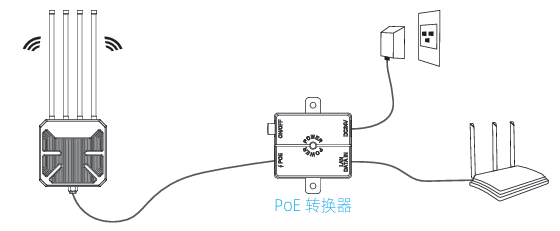

(1) 有线连接(For Mesh路由/Mesh AP/AP模式) (2) 无线连接(中继模式) ① 用网线将设备的“WAN/LAN”连接到PoE转换器的“PoE”口。

② 将PoE转换器的电源端口连接到电源插座，打开电源开关。

2.2.2 标准PoE(For Mesh AP/AP/Mesh路由模式)​

note
  • 确保使用带有RJ45水晶头的CAT6或更高标准网线。
  • 确保网线长度小于100米。
