章节2 如何使用

本章节分为以下几个部分：

• 组装SSD

• 连接电源

• 连接电脑

• 连接显示器

如何使用​

如需SSD，请按照组装SSD说明在卡槽处安装后使用; 如不需要，可直接跳到连接电源步骤开始使用。

组装SSD​

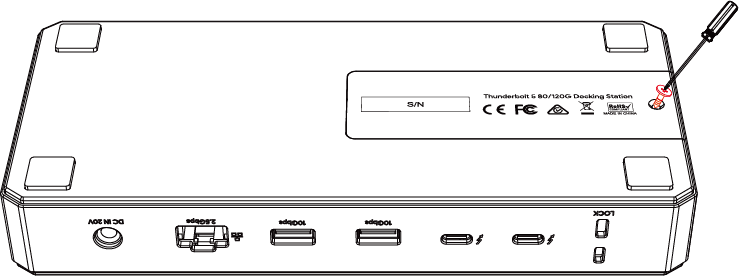

  1. 使用螺丝刀拧下底部卡槽面盖的螺丝。

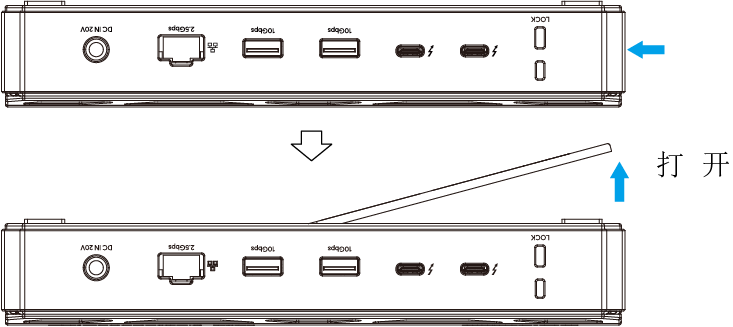

  1. 从边缘处掀起面盖并取下。

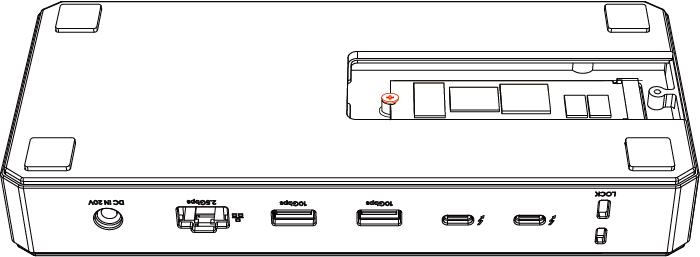

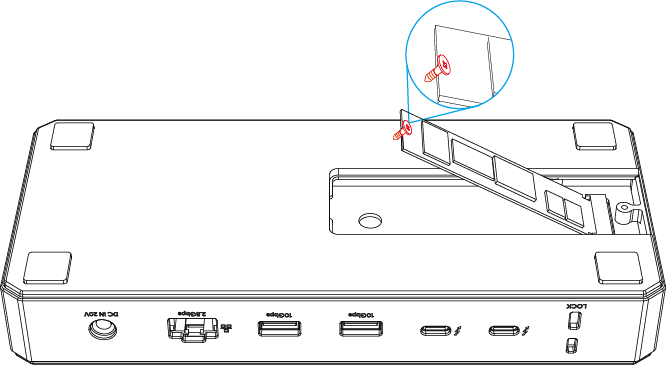

  1. 对准卡槽接口处放入SSD硬盘，SSD和卡槽衔接处呈45°角，螺丝对准SSD卡口并卡紧，对准卡槽处的螺丝孔缓慢放入SSD，螺丝刀拧紧。

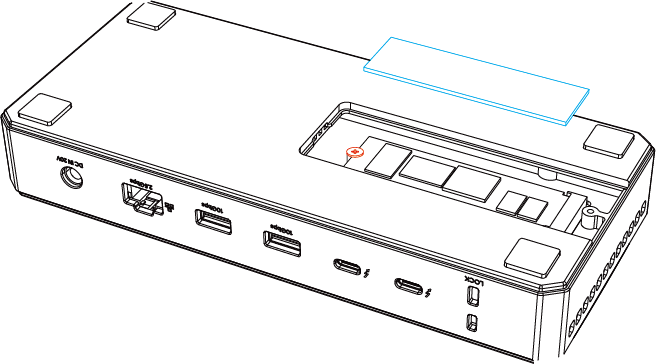

  1. 撕掉硅胶垫两面的保护膜，将硅胶垫贴于SSD上。

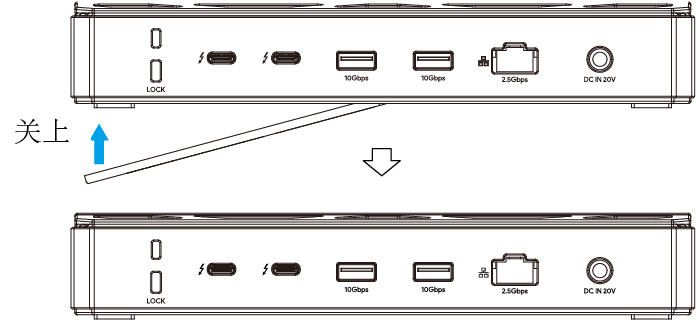

  2. 45°对准内侧卡槽边缘放下面盖，螺丝对准底盖上的螺丝孔位并用螺丝刀拧紧。

连接电源​

  1. 电源适配器一端连接到产品的DC IN电源口。另一端接到插座（电源）。

连接电脑​

  1. 雷电5 USB-C线一端连接产品的雷电5上行口，另一端连接到电脑的USB-C口。

  2. 按压电源开关开启或关闭扩展坞，首次使用未连接电脑时电源灯为红色。

  3. 成功连接电脑后电源指示灯自动切换为绿色。

请确保连接线已正确并稳定地插入扩展坞，以保证其正常工作。

锁线壳：

包装内的锁线壳用于电脑端的连接线，若担心连接线随时会松动或出现意外损坏，可参照下列指引安装锁线壳：

  1. 顺着箭头方向将连接扩展坞那端穿过锁线壳。

  1. 锁线壳上的插梢对准并放入雷电5 USB-C上行口上方的小孔，插入连接线。

  1. 螺丝刀拧紧锁线壳上的螺丝，顺时针拧紧，逆时针拧松。

  • 安装时不可使用过大力度以免损坏螺丝。
  • 锁线壳用于防止连接线意外松动或损坏，组装后请勿拉扯，若需拆卸请参考上述指引。

连接显示器​

分别连接显示器至扩展坞的下行雷电5视频口，分辨率刷新率如下：

单显

显示模式视频口 1视频口 2视频口 3
单显(DSC)7680×4320@144Hz7680×4320@144Hz7680×4320@144Hz

双显

显示模式视频口 1 + 视频口 2视频口 1 + 视频口 3视频口 2 + 视频口 3
双显(DSC)Windows:7680×4320@60Hz + 7680×4320@60Hz
Mac: 6144×3456@60Hz+6144×3456@60Hz		Windows:7680×4320@60Hz + 7680×4320@60Hz
Mac: 6144×3456@60Hz+6144×3456@60Hz		Windows:7680×4320@60Hz + 7680×4320@60Hz
Mac: 6144×3456@60Hz+6144×3456@60Hz

三显

显示模式视频口 1 + 视频口 2 + 视频口 3
三显(DSC)3840×2160@144Hz + 3840×2160@144Hz + 3840×2160@144Hz

注意:

  • 兼容雷电5和DP2.1的电脑才可实现三显，若电脑只支持单显或双显，扩展坞则最高只能双显输出。
  • 实际分辨率会因电脑系统软硬件等配置而有差异。
