章节 3 保护和工作模式

Download PDF

• 防雷和防静电保护

• 路由器设置步骤

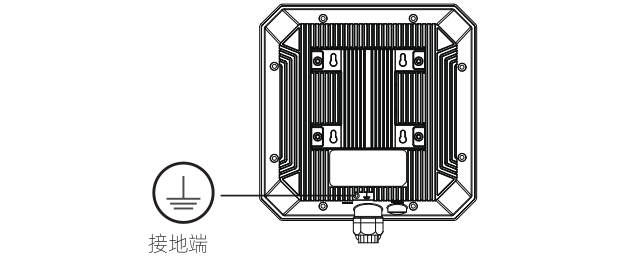

防雷和防静电保护

防雷和防静电保护对安全至关重要，因此对于室外设备来说，正确接地极为重要。为了减少雷击和静电放电可能造成的损害，请在安装本产品前使用合适的接地线将接地端子连接到接地设施。接地线应符合当地的安装要求，并使用螺丝将接地线固定在接地端子上。

路由器设置步骤

1.连接电脑

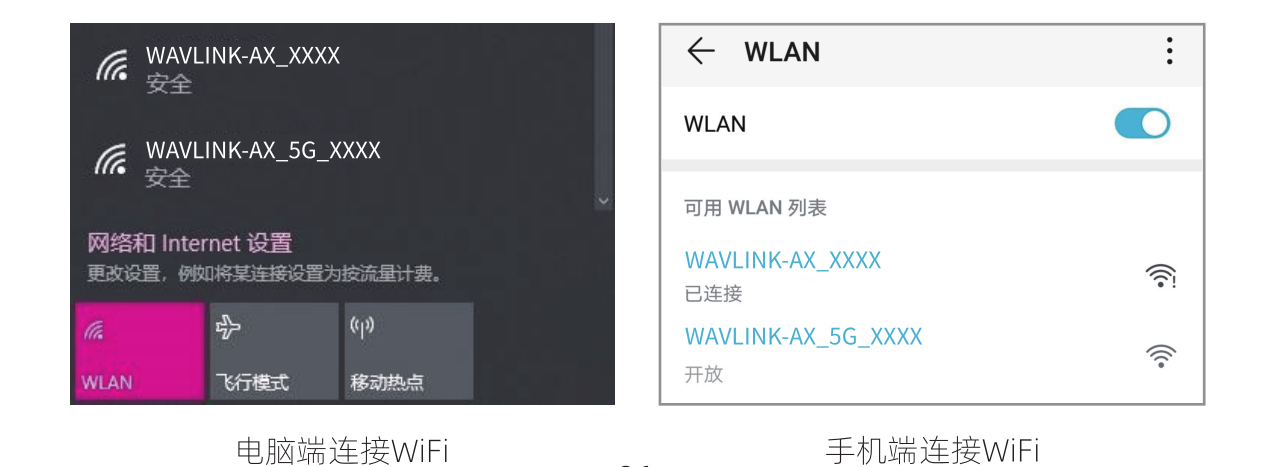

1.1 无线连接

① 电脑断开网线连接。

② 打开WiFi，在无线设备（智能手机、平板电脑、笔记本电脑等）上找到此产品的SSID（网络名称）并进行连接。

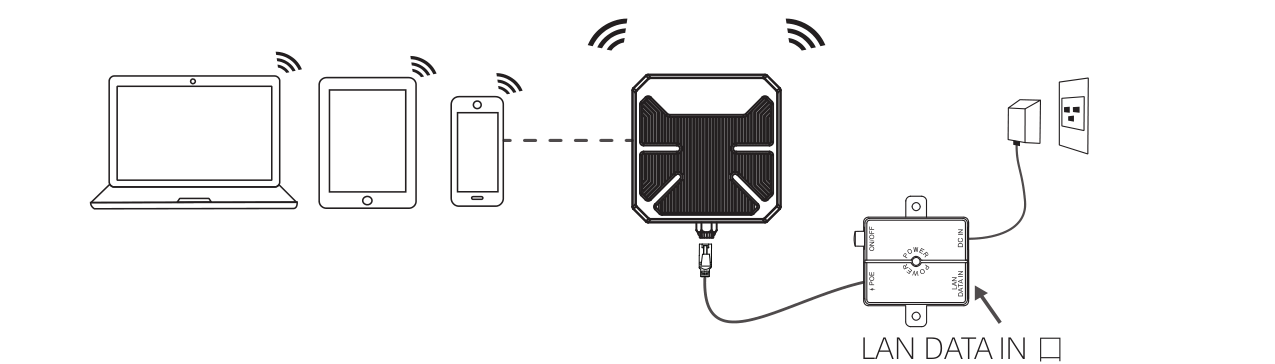

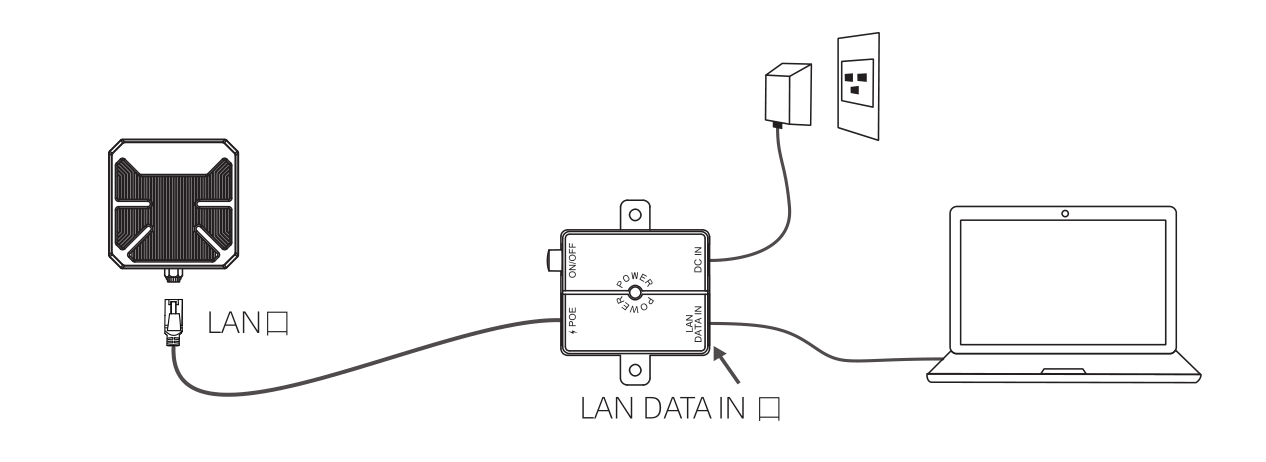

1.2 有线连接

① 将网线连接到您的PC/笔记本电脑和PoE转换器的LAN DATA IN端口，然后您可以开始配置设备。

如果您正在使用此设备的AP/路由器功能，请在完成4.1和4.3后，将PoE转换器的LAN DATAIN口连接到上级路由器的LAN口。

1.2有线连接

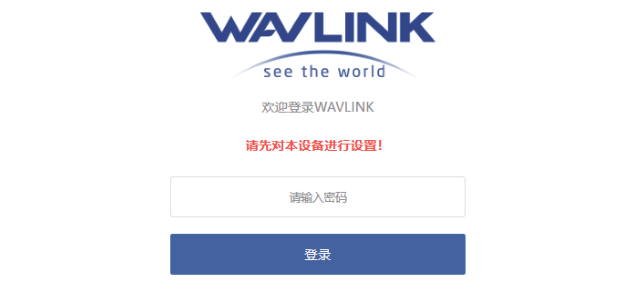

2.首次成功连接到设备时，产品网页UI会引导您进入“登录”页面，如果没有，请手动在PC/笔记本电脑或手机的浏览器地址栏中输入192.168.30.1或waplogin.link，默认密码是admin。

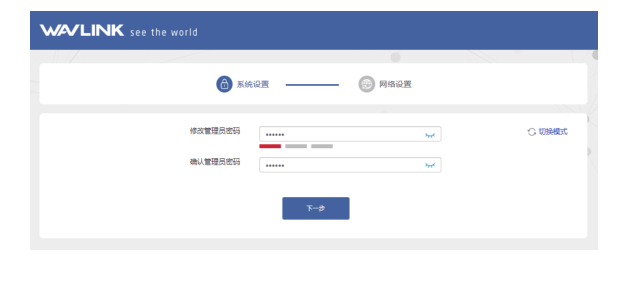

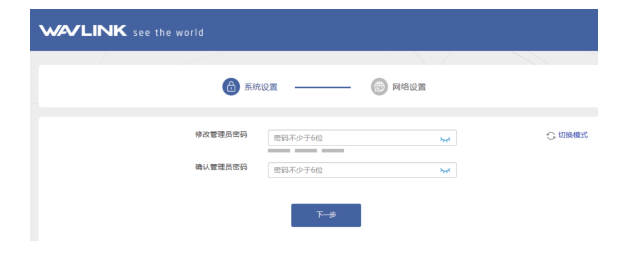

④ 为了您的网络安全，建议您设置一个新的管理员密码。

注意：“管理员密码”区域中的三个彩色条表示管理员密码的强度。

4. 模式选择

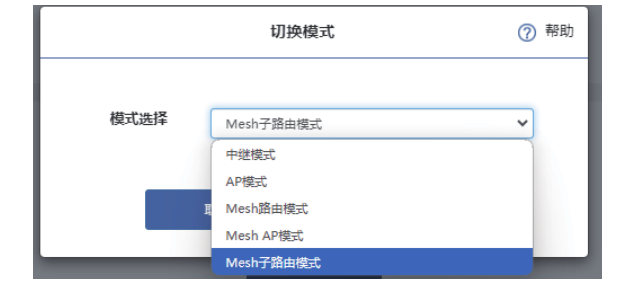

本产品有5种模式。点击“切换模式”以切换模式。

4.1 AP 模式

1. 系统默认选择AP模式，无需手动选择AP模式。点击“下一步”。

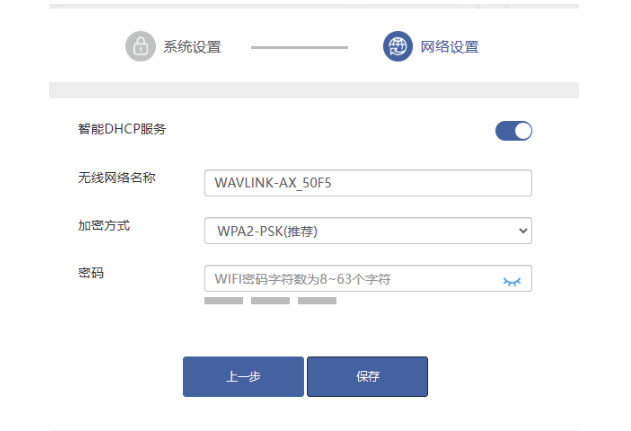

2. 将此产品的WAN/LAN口连接到PoE转换器，并通过网线将PoE转换器的LAN DATA IN口连接到上级路由器。然后您可以更改SSID（网络名称）或使用默认的SSID（网络名称），推荐的加密方式是WPA2-PSK。为了您的网络安全，请根据规则创建新密码。然后点击“保存”并等待设置过程完成。

4.2 Mesh路由模式

1. 点击“切换模式”，然后选择“Mesh路由模式”。

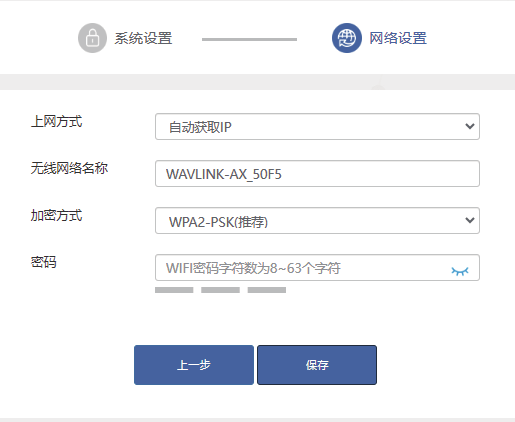

2. 在配置之前，请确保将此产品的WAN/LAN口连接到PoE转换器，并通过网线将PoE转换器的LAN DATA IN口连接到上级路由器,系统将引导您选择上网方式。至于加密方式，我们建议您选择WPA2-PSK。为了您的网络安全，我们建议您创建一个密码。

如何选择上网方式？

① 如果选择“自动获取IP”，您需要选择是否克隆MAC地址。某些网络服务运营商在您首次通过他们的光猫访问互联网时，会注册您电脑的MAC地址。因此，我们需要将您电脑的MAC地址克隆到路由器上。

② 如果选择“宽带拨号”，请输入您的网络服务运营商提供的“用户名”和“密码”。宽带拨号通常用于DSL或光纤等连接方式。

③ 如果选择“静态IP”，请输入您的网络服务运营商提供的指定IP参数，包括IP地址、子网掩码、网关、DNS1和DNS2。

4.3 Mesh AP模式

1. 点击“切换模式”，请选择“Mesh AP模式”。

2. 配置前，请将本产品的WAN / LAN 端口接到PoE转换器，并通过网线将PoE的LAN Data IN端口连接到上级路由器。您可以更改网络名称或者使用默认的网络名称，加密方式建议使用WPA2-PSK。为了您的网络安全，请设置一个新密码，点击“保存”，等待设置过程完成。

4.4 Mesh子路由模式

如果您有一个支持WAVLINK Everything Mesh功能的路由器，那么您可以使用此模式构建一个Mesh系统。

1. 点击“切换模式”。

2. 选择“Mesh子路由模式”。

3. 输入默认密码“admin”，点击“开始配对”。

当设备进入配对状态时，请长按主路由器的PAIR按钮2秒或在主路由器配置页面中添加Mesh设备，预计配对时间为2分钟。如果配对失败，请检查主路由器是否正确设置，然后通过配对按钮重新启用配对或重新进入此设备页面。如果您在成功配置Mesh子路由模式后想要切换到其他模式，请重置此设备。

4.5 中继模式

点击“切换模式”并选择中继模式。

1. 扫描后，请确保您要选择的Wi-Fi已列出，然后点击“下一步”；如果未列出，请点击“重新扫描”。

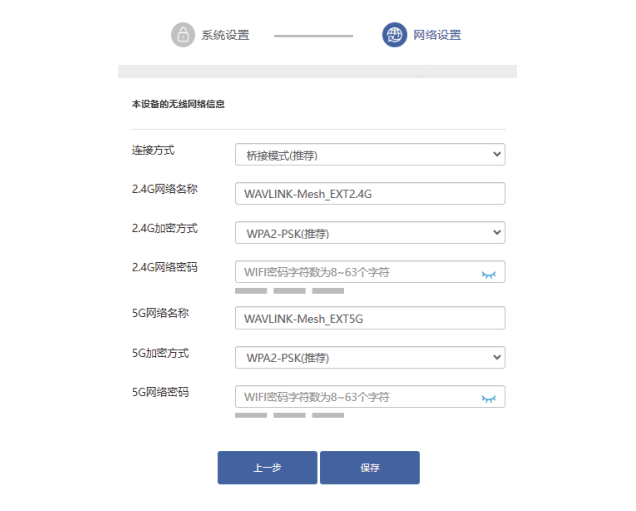

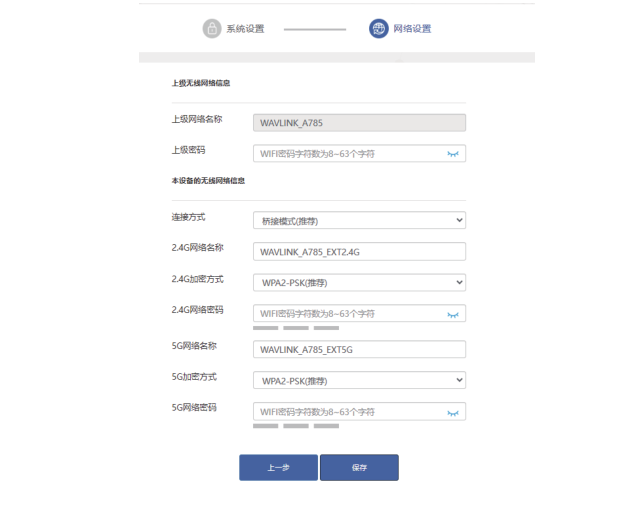

2. 输入您选择的无线网络的密码。为此设备设置无线网络加密方式和密码，点击“保存”。

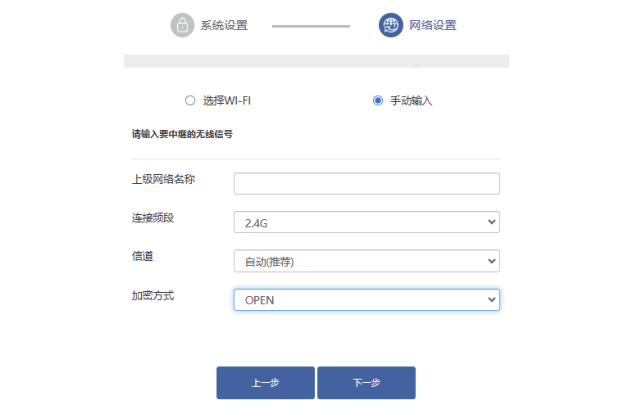

手动输入：

1. 手动添加你想要中继的无线网络，输入设备信息，然后点击“下一步”。

2. 选择无线网络的加密方式，设置该设备的密码，点击“保存”。
