章节 2 产品安装和模式介绍
• 设备组装
• 工作模式
设备组装
1. 配件组装
① 将RJ45网线穿过防水接头盖。
② 将防水密封件打开拧入防水接头支架。
③ 将RJ45网线穿过防水接头支架，并将防水接头支架拧入盖子。此时不需要完全拧紧防水接头盖。
④ 将防水密封圈安装在防水接头支架上。
⑤ 将RJ45网线连接到WAN/LAN口，完全拧紧防水接头盖。

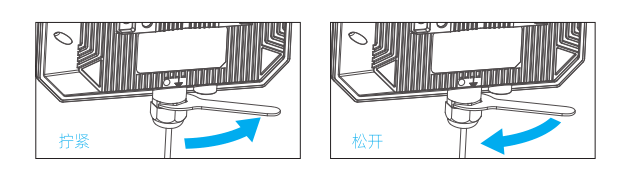

注意：组装时逆时针转动扳手，拧紧支架；在拆卸过程中，顺时针转动扳手以松开 支架。
2. 安装说明
户外安装前需知：

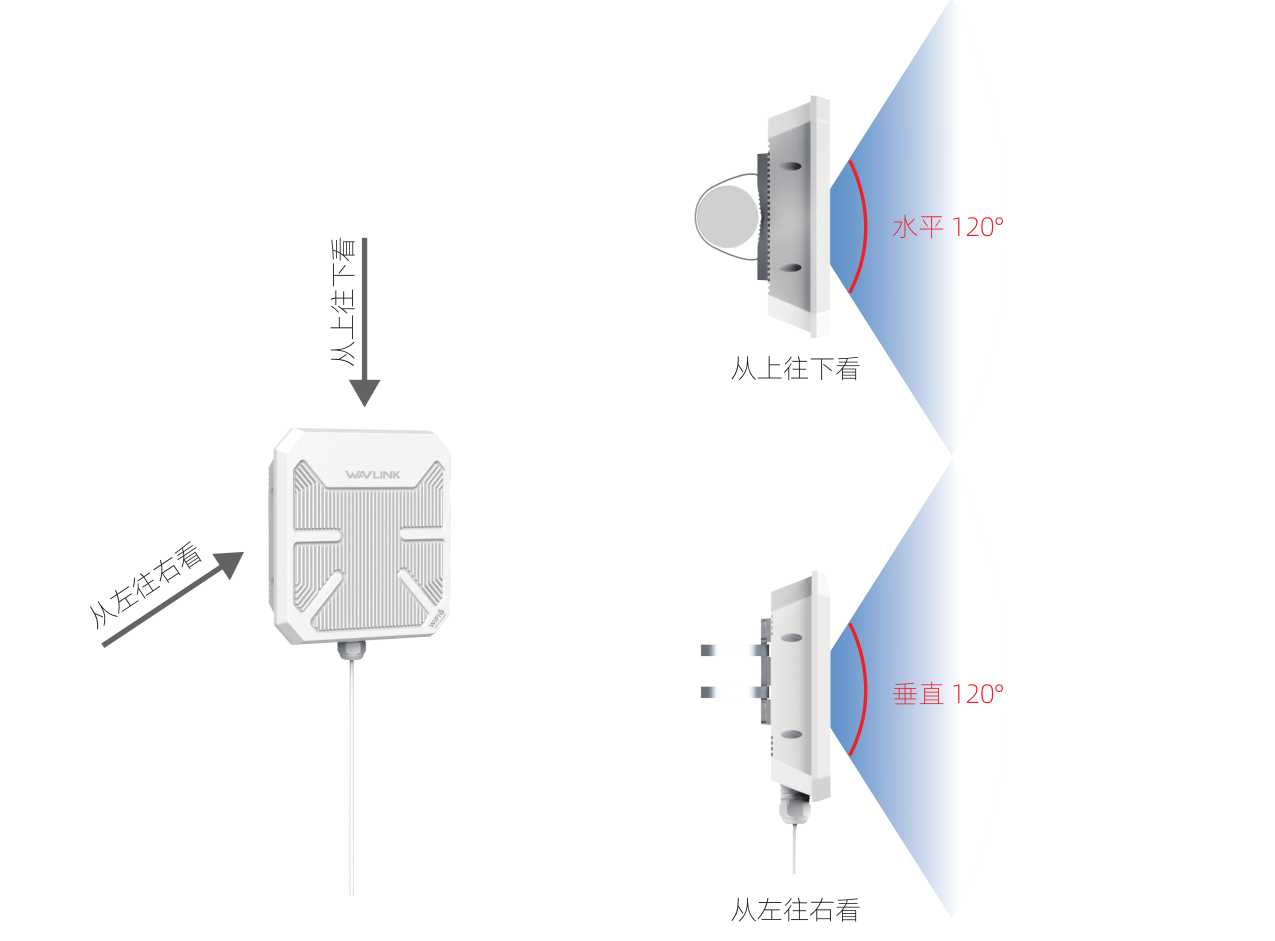

① 该户外无线接入点（AP）专为长距离点对点传输设计，支持更广的信号覆盖范围。为确保信号接收质量，接收端设备需位于AP正前方以下角度范围内：水平方向120°；垂直方向120°。

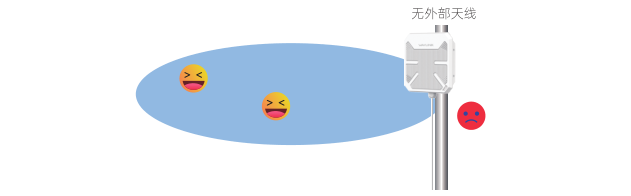

② 本设备内置定向天线，定向天线信号主要集中于设备面板前方，后方的天线信号覆盖相对较弱，如果需要在设备后方区域获取良好的网络信号，则不建议使用本设备的中继模式。
③ 信号接收点与发射点的AP需保持同一高度，且严格正对（无角度偏移），以确保优秀传输性能。
工作模式
本AP支持两种工作模式：FAT模式和FIT模式。
以下是两种工作模式的简要介绍：
场景1：FAT AP
-
FAT模式指AP可以独立配置并具有单独的管理界面，类似于常规无线AP。
-
FAT模式主要用于不使用AC控制器的小型网络。
以下是一些FAT AP常见的工作模式

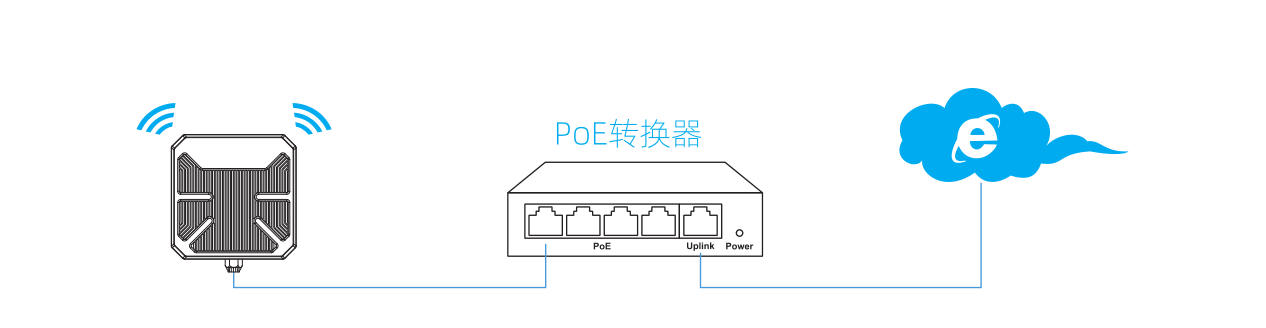

AP/路由模式

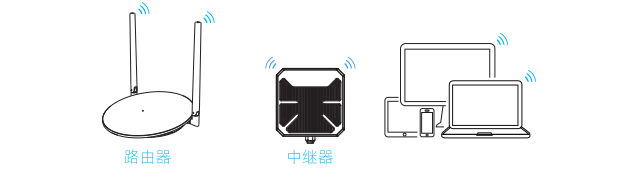

中继模式
场景 2: FIT AP

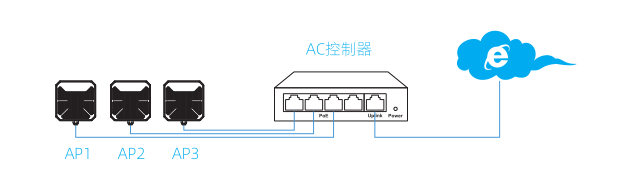

FIT模式指AP由WAVLINK AC控制器集中控制和管理。如果作为FIT AP工作，通常仅负责数据传输和基本的射频管理。所有网络决策、配置、安全和流量控制操作均由WAVLINK AC控制器处理。FIT AP通常用于AC+AP网络架构中，并且只能与WAVLINK AC控制器配合使用，如下图所示 。
FIT模式非常适合需要更大覆盖范围、更多用户以及对高效网络性能和增强安全性 有需求的大型网络。
